是一种应用电磁感应原理来测量位移的高精度检测元件，分为直线式和圆盘式，分别用作检测直线位移和转角。
直线感应同步器由定尺和滑尺两部分组成。定尺较长（200mm以上，可根据测量行程的长度选择不同规格长度），上面刻有均匀节距的绕组；滑尺表面刻有两个绕组，即正弦绕组和余弦绕组，见图。当余弦绕组与定子绕组相位相同时，正弦绕组与定子绕组错开1/4节距。滑尺在通有电流的定尺表面相对运动，产生感应电势。
圆盘式感应同步器，其转子相当于直线感应同步器的滑尺，定子相当于定尺，而且定子绕组中的两个绕组也错开1/4节距。滑尺和定尺相对平行安装，其间保持一定间隙（0.05~0.2mm）。在滑尺的绕组中，施加频率为f（一般为2~10kHz）的交变电流时，定尺绕组感应出频率为f的感应电动势。感应电动势的大小与滑尺和定尺的相对位置有关。定尺固定在床身上，滑尺则安装在机床的移动部件上。通过对感应电压的测量，可以精确地测量出位移量。
从上式可以看出，只要测得相角，就可以知道滑尺的相对位移x=θ/360*T

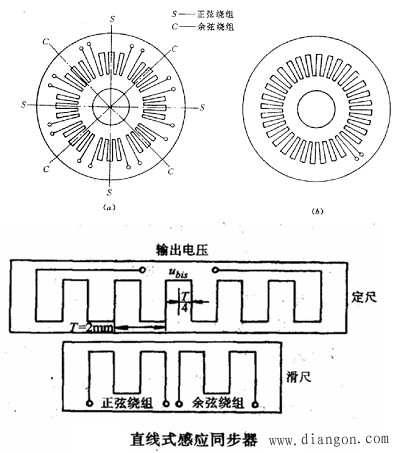

图 直线式感应同步器
|
