普通交流发电机的构造

图1 充电系电路图

普通交流发电机的构造

普通交流发电机由后端盖、电刷架、电刷、电刷弹簧压盖、硅二极管、散热板、转子、定子总成、前端盖、风扇和皮带轮等组成。

转子：转子由爪极、磁轭、磁场绕组、集电环和转子轴等组成，其作用是产生旋转磁场。当两集电环通入直流电时（通过电刷），磁场绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对相互交错的磁极。当转子转动时，就形成了旋转的磁场。<?xml:namespace prefix = o />

定子：定子由铁心和三相绕组按一定的方式绕制而成，有星形和三角形接法两种，其作用是产生三相交变电动势。

硅二极管：6管交流发电机的整流器是由6只硅整流二极管组成三相全波桥式整流电路。将交流电变成直流电。

电刷：将励磁电流引入到转子中。

前后端盖：固定发电机和整流元件的。

风扇：散热。

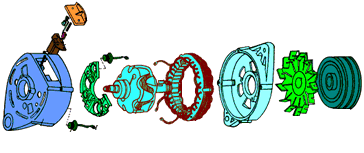

图2 普通交流发电机的构造
