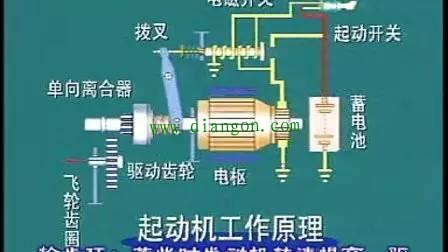

汽车电路接线方法 看懂什么车都会接

四、点火系统接线规律
1、汽车点火系统可以分为普通（有触点）点火系统、无触点点火系统、微机控制点火系统等形式，其工作过程基本上都是按以下顺序循环：初级电流接通——初级电流切断（此时恰是某缸活塞处于压缩上止点前某一角度）——初级线圈产生自感电动势（300V左右）——次级线圈互感产生脉冲高压（6000～30000V左右）——火花塞出现电火花。
2、无触点点火系统的点火模块必须具备的引出线：由点火开关控制的电源输入线2条（4、5脚），由信号发生器（信号发生器与分电器轴一体）来的信号输入线3条（5、5、3脚，其中5脚供信号发生器的电源火线），初级电流的输入、输出线2条（1、2脚）。
五、照明系统的接线规律
汽车照明系统一般由前照灯、示宽灯（位置灯）、尾灯（后示宽灯）、牌照灯、仪表灯、室内灯等组成，其中前照灯又分为远光灯与近光灯，用变光开关控制。
照明灯由灯光开关控制：灯光开关在0档关断、1档未小灯亮（包括示光灯、尾灯、仪表灯、牌照灯）、2档为前照灯、小灯同时亮。灯光系统的电流一般来自蓄电池正极，不受点火开关控制（由于前照灯远光功率较大，常用灯光继电器来控制通断，开关的2档用于控制继电器线圈）。超车灯信号常用远光灯亮灭来表示，发出此信号时不通过灯光开关，属于短时接通按钮式。现代汽车的照明系统常用组合开关集中控制，组合开关多装在转向柱上，位于转向盘下侧，操作时驾驶员的收可以不理开转向盘。
六、仪表报警系统接线规律
1、所有电气仪表都受点火开关控制。
2、各仪表的表头与其传感器串联，燃油表、水温表一般还接有仪表稳压器。
3、电流表串联在发电机正极与蓄电池正极之间。发电机充电电流从电流表正极进去，指针偏向正端，而在蓄电池往外放电时，指针偏向负端。一下两种电流不通过电流表：超过电流表量程的负载电流，如启动机、预热塞、喇叭灯电流：发电机正常工作时向其他负载的供电电流。注意：当发电机不工作时，蓄电池向其他负载供电的电流必须经过电流表。现代汽车多用充电只是等代替电流表，其缺点是不知充放电流大小，过充电不易发现。
4、电压表并接在点火开关之后，只在点火开关接通时显示系统电压。12V系统常使用10V~18V、24V电系常使用20～36V的电压表。
5、指示灯、报警灯常与仪表装配在一个总成内或在附近布置，它们与仪表一同受点火开关的工作档（ON）和启动档（ST）控制。在ON档应能检验大多数仪表、指示灯、报警灯是否良好。指示灯和报警灯按照电路接法可分为两种：一种是灯泡接点火开关火线，外接传感开关：开关接通则与搭铁构成通路，灯亮。如：充电指示灯、手制动指示灯、制动液面报警灯、门未关报警灯、机油压力报警灯、水位过低报警灯等。另一种接法是指示灯泡接地，控制信号来自其他开关的火线端。如：远光指示灯、转向指示灯、座椅安全带未系指示灯防抱死制动指示灯（ABS）、巡航控制指示灯等。
6、汽车仪表常用双金属片电热丝式结构，表头表头一般只有2根线。例如，燃油指示表的两个接线柱是上下排列的，一般情况下应将上接线柱与电源线相连，下接线柱与传感器相连，否则将不会正常工作此外，还有双线圈十字交*、中间油一个磁性指针的仪表，夺为3线引出，其中一条接点火开关，另一条线搭铁，还有一条线接传感器。机械式仪表不与电路相接，如软轴传动的车速里程表、直接作用的弯管弹簧式制动气压表、油压表以及乙醚膨胀式水温表、油温表等，这些仪表读数精度较高，但要引入许多管路、软轴进入仪表盘，拆装麻烦，甚至易于泄漏，正在逐步被电子控制仪表所代替。

七、信号系统接线规律
信号系统主要油转向信号、危险警告信号、制动信号、倒车信号、喇叭等，这些信号都是由驾驶员根据道路交通情况向别的车辆和行人发出的，带有较强的随机性，一般*自身开关控制如制动信号多由制动踏板联动控制：倒车灯多由变速杆倒档轴联动控制，不用驾驶员特意操作即可接通，喇叭按钮多在转向盘上，驾驶员手不离方向盘即可发出信号。
1、转向信号灯具有一定的闪频，国标中规定为60～120磁/分，日本规定在（85＋10）次/分，转向灯功率常为21～25W，前后左右均设，大型车辆和轿车往往在侧面还有一个转向信号灯。其电路一般接法是：转向灯与转向灯开关以及转向闪光继电器经危险警告灯开关的常闭触点与点火开关串联，即转向信号灯是在点火开关处于工作档（ON）时使用。
2、危险警告灯的使用场合主要有：本车有故障或危险不能行驶：本车有牵引别车的任务，需要他车注意：本车需要优先通过，需要他车避让。因此，危险警告灯可以在发动机不工作时使用，此时无需接通点火系统及仪表报警灯，为此设有危险警告开关， 它是一个多刀联动开关，在断开点火开关接线的同时，接通蓄电池接线，闪光器及灯泡电源直接来自蓄电池，并将闪光继电器的输出端与左右转向灯连在一起。即在闪光继电器动作时，左右转向灯及指示灯同时发出危险信号。

八、电子控制系统接线规律
1、了解电子控制系统的功用、控制对象是哪些元件、是控制哪些物理量。例如有些是控制点火的，有些是控制喷油的，还有些是控制自动变速器的等。
2、掌握各传感器的名称、安装部位、功用、结构原理及主要技术参数。例如：断电状态下的阻值、通电状态下的电位、电流，弄清楚各种传感器的信号电压是模拟量、脉冲量还是开关量。
3、掌握各种执行器的名称、安装部位、功用、结构原理及主要参数。
4、了解电脑内部各主要功能块的作用，掌握各传感器、执行器之间的接线端子序号、字母代号、各端子之间的正常电压或阻值。
5、了解电脑、各传感器、各执行器在车上的安装位置，区别各接插器及其端子的序列号、代号，区别各元件的形状特征。
6、了解故障诊断插座或检测仪通信接口，按国别、厂家与车派查找各车辆的故障代码表，用仪表或故障检查灯的闪光情况读出故障代码，确定故障部位，排除故障。
电子控制系统电路的接线规律可归纳为：电脑控制电路必须接受点火开关控制，必须有各种传感器随时输入工况信号，例如：磁脉冲式或霍尔式传感器能产生脉冲电压信号：有些传感器是由热敏电阻制成，阻值发生变化，输出电压也随之发生变化，属于模拟量电压信号，如水温、进气温度传感器等：电子控制系统执行机构受电脑控制，具有自诊断功能。电脑工作一般由两种模式--开环和闭环控制。如燃油喷射的开环控制：发动机电脑接受到输入信号以后，仅根据预先设置的程序予以相应，对氧传感器的信号不与监控。开环工况有暖机工况、减速工况、节气门全开工况等。闭环控制：发动机电脑检测氧传感器信号，使电脑控制的喷油脉冲宽度得到理想空燃比，达到最佳燃油经济性，低排放。闭环工况有怠速工况、巡航工况等。
九、接线注意事项
1、准备所要接线车型的电路原理图，如果没有电路图，最好是自己对照实物画个接线草图，这将给接线检修工作带来很大方便。
2、因维修需要临时外接线，必须注意绝缘，以防短路。
3、切勿带电接线，当导线损坏以后，应用原规则型号的导线更换，连接要可*，尽量减少连接处的接触电阻。
4、接线完毕，应按原接线要求绑扎处理好。
