金笛继电器接法_金笛起动继电器接线图

2019-11-17 10:33:59 | 人围观 | 评论:

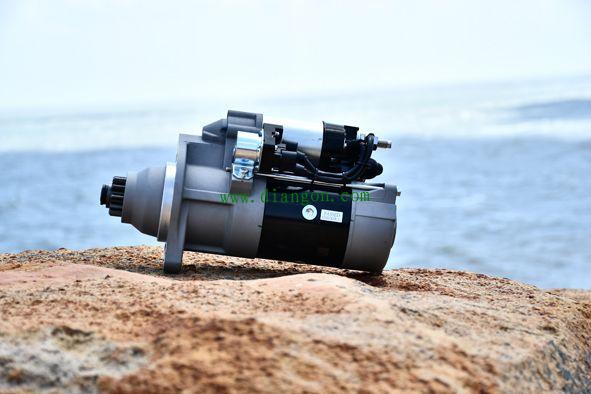

缓啮合起动继电器(以下简称“继电器”)的主要作用是以小电流控制大电流,控制起动机电磁开关中的吸引与保持线圈电流的通断。
继电器是由线圈和触点(包括线圈触点和主触点)组成,工作原理为线圈通电、触点闭合。

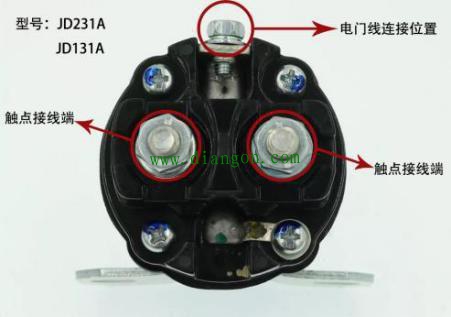

金笛常规型号继电器外部基本结构包含一个电门接线位置和两个触点接线端(连接主电源线路)。金笛特殊型号继电器有带插座类型的和双引线(指电门线和地线)接线位置两种不同外形的继电器。


由于受到金笛继电器型号外部结构和连接点不同,以及与起动机适配的因素,需要选择合适的继电器安装方法和操作,才能保护好起动机,延长使用寿命。
金笛继电器的型号有JD210 、JD211 、JD231A 、JD131A 、JD220(带插头) 、JD213A(双引线),使用适配的金笛继电器,才能发挥起动机的真正动力。


第一种安装方式:双线接法
首先,我们需要先拆下起动机上旧的继电器(之前没有安装继电器的起动机,需要准备一个金笛继电器和两根导线)。
其次,与继电器连接的黄色导线接到起动机50端(开关C点),同样与继电器连接的红色导线需要连接到起动机30端(开关A柱)。
最后,我们需要将金笛继电器锁紧在起动机负极搭铁位置上,安装步骤完成。


起动机连接点示意图


金笛继电器和起动机接线实物展示
第二种安装方式:三线接法
首先,我们需要先拆下起动机上旧的继电器(之前没有安装继电器的起动机,需要准备一个金笛继电器、两根导线和一根电门线)。
其次,与继电器连接的黄色导线接到起动机50端(开关C点),同样与继电器连接的红色导线需要连接到起动机30端(开关A柱)。接着,我们需要与继电器连接的电门线接到起动机开关接线柱上。
最后,我们需要将金笛继电器锁紧在起动机负极搭铁位置上,安装步骤完成。


起动机连接点示意图


金笛继电器与起动机连接实物展示
特别提醒:

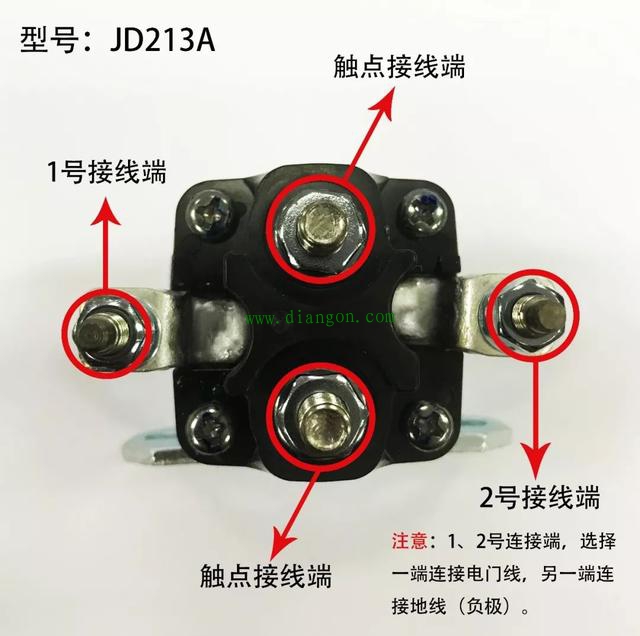

JD213A型号金笛继电器是拥有双引线(电门线和地线)接线位置。安装的时候,应先确定连接电门线的位置,1、2号接线端,选择一端连接电门线,另一端连接地线(负极)。
其次,与继电器连接的黄色导线接到起动机50端(开关C点),同样与继电器连接的红色导线需要连接到起动机30端(开关A柱)。
最后,我们需要将金笛继电器锁紧在起动机负极搭铁位置上,安装步骤完成。


JD213A继电器连接点示意图

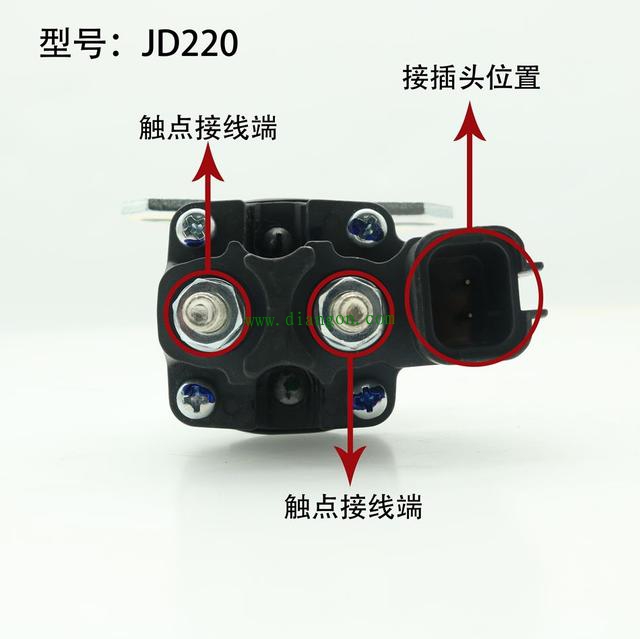

第三种安装方式:插头接线
插头接线相对比较简单,首先需准备配备插座的金笛继电器和适配的导线。
其次,将适配的导线与起动机上的50端和30端相连接。
然后,连接电门线的接插件直接插入继电器接插头位置处。
最后,我们需要将金笛继电器锁紧在起动机负极搭铁位置上,安装步骤完成。


插座继电器


金笛继电器与起动机连接实物展示
