Proe一般混合工具使用方法

2016-10-24 13:23:05 | 人围观 | 评论:

    一般混合特征与旋转混合特征相似，依次确定截面之间的相互位置关系后，将这些截面顺次相连成为模型的设计，在旋转混合中，后一截面的位置是由前一截面绕Y轴转过一定角度后，再在XOY平面内由到X轴和Y轴的两个线性距离尺寸来确定，而一般混合的后一截面是由前一截面分别绕X、Y、Z轴各转一定角度来确定。

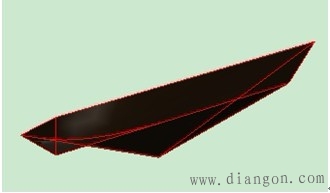

例1：建立如图1的实体特征。 图1 一般混合实体造型     （1）单击“插入”|“混合”|“伸出项”。
    （2）选择“一般”，弹出“伸出项：混合，一般…”对话框，选择“直的”|“TOP平面”|“正向”|“缺省”，如图2。 图2 一般混合属性定义     （3）绘制第一个截面图形，建立一个基准坐标系，绘制边长为100的正三角形，如图3。
    （4）在信息提示栏中输入“给界截面2 输入X轴旋转角度”输入数值135，“给界截面2 输入Y 轴旋转角度” 输入数值65，“给界截面2 输入Z轴旋转角度”输入数值45，如图4。
