Pro/ENGINEER扫描工具的应用

2016-10-24 13:23:07 | 人围观 | 评论:

    扫描是一个截面沿着一条轨迹线移动即可形成扫描实体特征，其创建方法是绘制一条轨迹线，然后绘制扫描截面。
    例1：创建销夹（3.2×16），如图1。 图1 销夹工程图     （1）新建一个文件，类型为零件，子类型为实体，模板为mmn_part_solid。
    （2）单击“插入”|“扫描”|“伸出项”，如图2。
    （3）弹出“菜单管理器”，选取“草绘轨迹”，如图3。
    （4）弹出“设置草绘平面”，选取FRONT平面，选取“正向”，如图4。




标签：

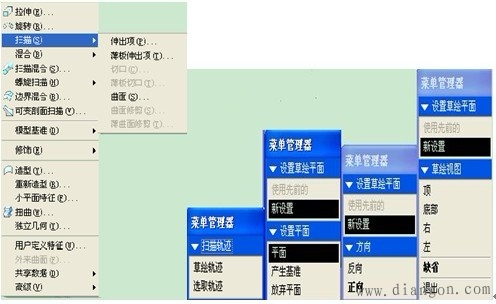

图2 “扫描”|“伸出项”图3 定义轨迹图4设置草绘平面
