| 拉伸特征是由截面草绘图经过拉伸而成，它适合于构造等截面的实体特征，拉伸特征的特征参数及操作要点见表1。 |

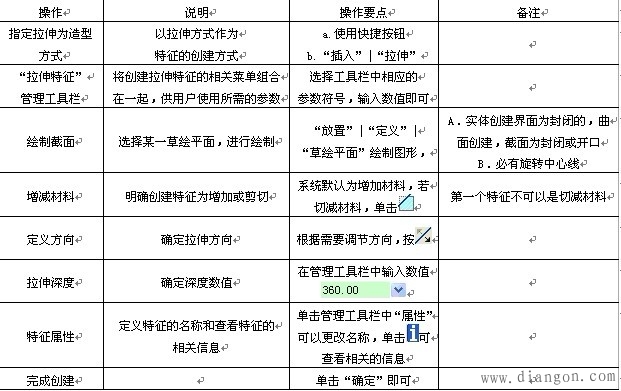

| 表1 拉伸特征的特征参数及操作要点 |
 |
| 例1：利用“拉伸”工具，建立标准件“公称直径d=8mm 长度l=30mm 材料为35号钢 热处理硬度28～38HRC 表面氧化处理A8×30型圆柱销”，如图1。操作方法如下： |
 |
| 图1 圆柱销工程图 |
（1）单击“拉伸”工具 ，弹出操控板，单击“放置”|“定义”，如图2。 |
 |
| 图2 操控板“放置”|“定义” |
| （2）弹出“草绘”对话框，移动鼠标至绘图区，选择草绘平面RIGHT，接受系统默认的参照，点击“草绘”，如图3。 |
 |
| 图3 草绘平面选择 |

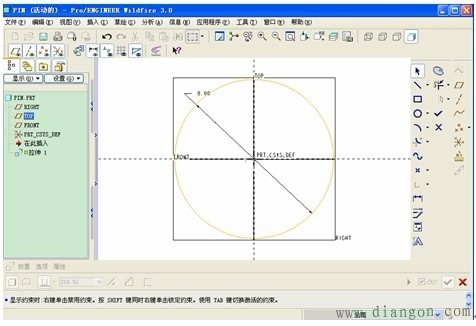

| （3）进入草绘模式下，绘制销的截面图，单击确定 ，如图4 |
 |
| 图4 草绘特征截面图形 |

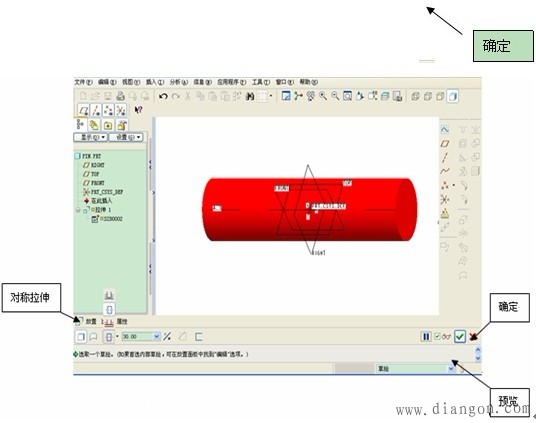

（4）在操控板中，选择拉伸方式 ，输入拉伸数值30，单击“预览” |“确定” ，如图5。 |
 |
| 图5 特征截面的拉伸 |
（5）单击“倒角”工具 ，弹出操控板，选择“角度×D”，输入数值，移动鼠标至绘图区，按住Crtl选择两条边线，确定，如图6。 |
 |
| 图6 倒角的建立 |
| （6）完成后的实体造型，如图7。 |
 |
| 图7 圆柱销最终实体造型 |
| 例2：建立如图8“方块螺母” |
 |

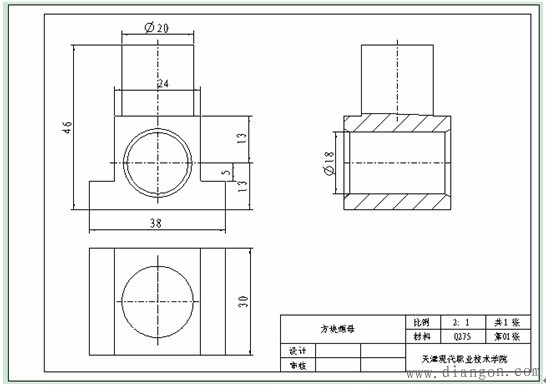

| 图8 方块螺母工程图 |
加工工艺分析：据工程图所示，该零件的基准是长为38的底面，故先加工底座，再加工直径为20的圆柱，要保证零件的高度，最后加工孔，要保证孔的定位基准。

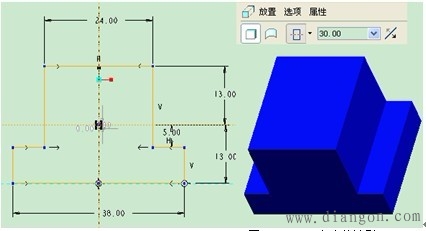

（1）创建底座。单击“拉伸”工具 ，弹出操控板，单击“放置”|“定义”。弹出“草绘”对话框，移动鼠标至绘图区，选择草绘平面FRONT，参照平面为TOP，方向为顶部，点击“草绘”，绘制特征截面，生成底座，如图9。 |
 |
| 图9 底座的造型 |

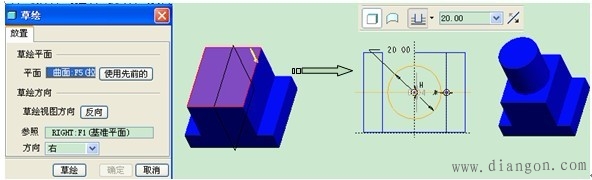

| （2）创建叠加圆柱，方法同前。注意：选择草绘平面为“曲面F5”，接受系统默认的参照。生成叠加圆柱，如图10。 |
 |
| 图10 叠加圆柱的造型 |
（3）创建孔，首先注意在操控板中选择切减材料 ，其他造型方法同前。重新定义草绘平面及参照，生成孔，如图11。 |
 |
| 图11 切减孔的造型 |
| 说明：附加操控板拉伸方式及切减材料方向 |
 |
| 例3：建立如图14拉伸曲面 |
 |
| 图14 拉伸曲面 |
在建立曲面时，与拉伸实体的建立不同的是在操控板中，选择曲面工具 ，其他操作方法与其他零件的创建方法类似：若要建立封闭环的曲面，在操控板中单击“选项”|“封闭端”，同时可以根据需要改变拉伸的方向以及深度，如图15。 |
 |
| 图15 曲面封闭 |

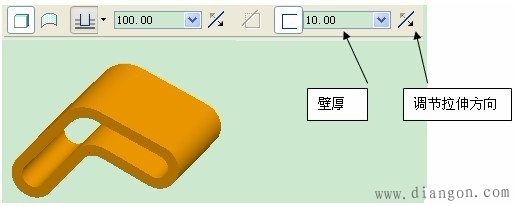

若要建立薄板零件实体，在操控板中，选择薄壁工具 ，如图16。 |
 |
| 图16 薄壁 |
| 注意：拉伸特征的草绘截面可以是封闭的，也可以是开口，但其拉伸特征处于第一特征时，其截面图形必须封闭，如果是开口截面，其开口处线段点必须与零件模型的已有边线对齐，草绘截面内允许多个封闭环的存在，系统将以“实-空-实”的原则建立特征。 |
-
