什么是基准坐标系?基准坐标系是什么意思?Pro基准坐标系

2016-10-24 13:23:15 | 人围观 | 评论:

    坐标系的名称为“CSn” n为数字,表示可以建立若干CS系列坐标系，例如CS0、CS1…等。其用途为：零件装配的参照；其他基准特征建立的参考；计算质量属性、体积属性的参考；有限元分析的约束参考；作为数据文件转换的参考。
    坐标系的种类：笛卡尔坐标系、圆柱坐标系、球坐标系。
    1．选择三个平面作为参照，建立基准坐标系
    （1）单击“基准坐标系”工具 ，弹出“基准坐标系”对话框。

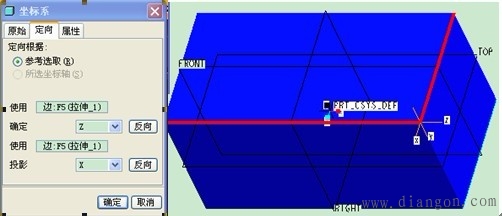

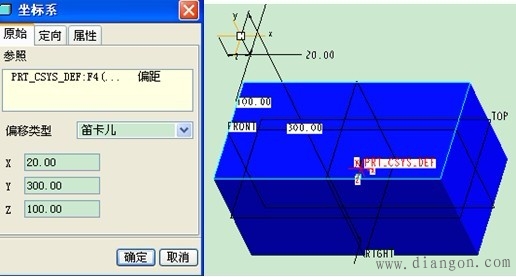

    （2）选择三个平面，单击“确定”。如图1。 图1 选择三个平面作为参照，建立基准坐标系     2．选取两条线作为参照，建立基准坐标系，如图2。 图2 选取两条线作为参照，建立基准坐标系     3．偏移基准坐标系，建立基准坐标系，如图3 图3 偏移基准坐标系，建立基准坐标系     4．两点“+ ”一平面，建立基准坐标系，如图4。 图4 两点“+ ”一平面，建立基准坐标系
