Pro/ENGINEER创建表格的基本步骤

2016-10-26 09:34:52 | 人围观 | 评论:

   创建表格的基本步骤是：
    1．单击“表”|“插入”|“表”，或单击“”，如图1。


                                图1   插入表

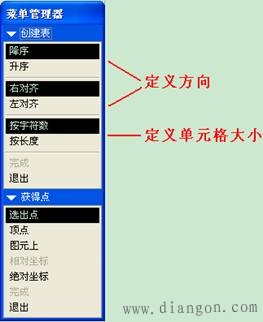

    2．弹出“菜单管理器”，设置“创建表”如图2。

                    图2  创建表                   图3  表的方向和位置

    3．指定表的方向和位置。如图4。
    4．指定表格行和列的大小。
    （1）按字符数设定
    按照需求每个格需要几个字符，在相应的数字上单击即可，如需要5个字符，在5上单击，确定列的大小之后，单击鼠标中键，继续确定行。如图4。

                           图4   按字符数设定

    （2）按照长度设定
    逐一制定每个单元格的宽度和高度，注意其单位有当前系统的单位来决定。如图5。
    提示：设定好宽度之后，单击鼠标中键，即可进行高度的设定。

                      图5   按照长度设定

    说明：在表格中添加文本与添加注释的方法相同。
