Pro/ENGINEER创建几何公差

2016-10-26 09:34:57 | 人围观 | 评论:

   1.创建基准平面。单击创建基准平面工具，弹出“基准”对话框，如图1。

            图1　基准                     　　　图2　类型
    2.单击如图1所示的平面，在“类型”中选择“”，在“放置”中选择“在基准上”，单击“确定”。
   说明：由于基准符号并不符合机械制图的习惯，所以需要用户把“绘图选项”中的“gtol_datums”的值改为“std_iso”。

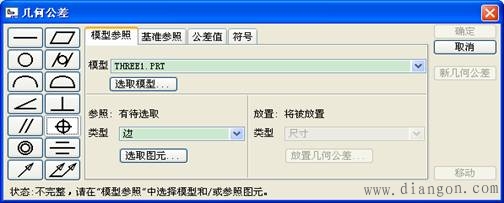

    3. 单击“创建几何公差”按钮，弹出“几何公差”对话框，如图2。


                          图2　　创建几何公差

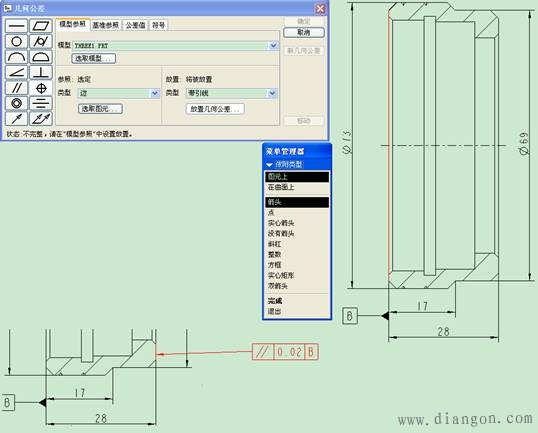

    4. 选择平行度符号，在“参照”中选择“边”，在“防止”中选择“带引线”，选择“箭头”，并选择放置边，单击中键，如图3。

图3　　平行度

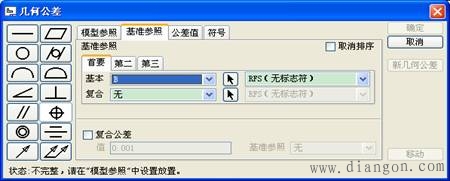

5.单击“基准参照”，在“首要”中选择B，如图4。


                             图4　　基准参照
    击“公差值’,输入公差值，0.02，如图5。


                              图5　　公差值
    7.单击“确定”，如图6。

                              图6　　完成图
