Pro/ENGINEER创建表面粗糙度

2016-10-26 09:34:55 | 189人围观 | 评论:

    表面粗糙度是平顶表面质量的一项重要指标，表面粗糙度的标注是机械制图的一个重要组成部分。可按如下步骤进行：
    1.击“插入”“表面光洁度”，弹出“菜单管理器”,在“得到符号”中选择“检索”，如图1。

                         图1　　表面光洁度

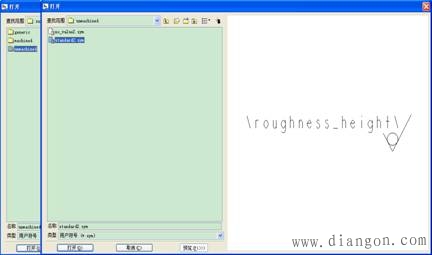

    2. 弹出“打开”对话框，双击 “unmachined”“standar2.sym”，如图

2
                                   图2　　打开
     3. 出“菜单管理器”，在“实体依附”中选择“图元”，如图3。


        图3  实例依附                图4  标注的图元
     4.选择要标注的图元，输入数值6.3，单击中键，如图4。
    参数提示：generic  一般的    machined  去除材料的   unmachined  不去除材料的.
