Pro/ENGINEER创建投影视图

2016-10-26 09:35:06 | 人围观 | 评论:

   投影视图是按照正投影规定完成的视图，故需要一个父视图。
    例1：创建阀轴的投影视图，如图1。

                                图1   阀轴投影视图
    （1）移动鼠标至绘图区，单击鼠标右键，弹出快捷菜单，
    单击“锁定视图移动”，如图2。
    这样可以对视图进行手动移动视图的位置）



                          图2  锁定视图移动

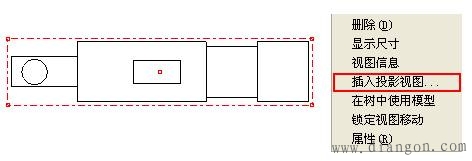

    （2）选中已经建立的“TOP”视图，此时该视图周围会出现红色的边框，单击鼠标右键，选择“插入投影视图”，如图3。

                          图3插入投影视图
     （3）移动鼠标，会出现一个方框，供用户确定投影视图的位置，选择投影视图的位置为父视图的上方，单击鼠标左键，如图4。

        图4  投影视图的位置                        图5 投影视图
     （4）双击上一步建立的投影视图，弹出“绘图视图”对话框，选择“视图显示”|“显示类型”|“无隐藏线”,“相切边显示形式”|“无”|“应用”，如图5。
