Pro/ENGINEER创建辅助视图

2016-10-26 09:35:06 | 人围观 | 评论:

    如果模型的斜面上还有特征，只透过正投影视图，可能无法观察整个特征的形状，此时需要透过辅助视图来辅助用户了解斜面上的图形。
    例1：创建阀轴的辅助视图，如图1。

     图1   阀轴辅助视图
     （1）单击创建参照平面按钮，弹出“基准面”对话框，输入参照面的名称DTM2，选择“定义”，弹出“菜单管理器”，选择“偏距”，移动鼠标至绘图区，选择RIGHT平面，选择“菜单管理器”中“偏距”|“输入值”，在信息提示栏中输入数值“-31.23”，单击“确定”，如图2。

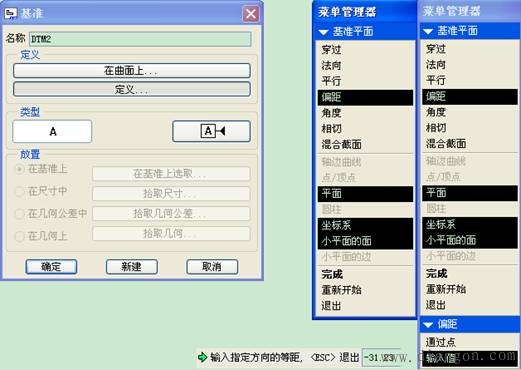

                        图2   创建参照平面

    （2）单击“插入”|“绘图视图”|“辅助”，如图3。
                                                                  图3   插入辅助视图

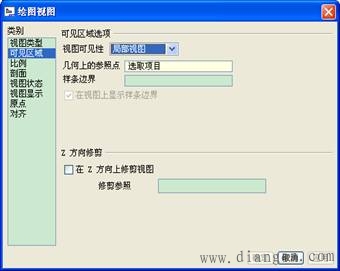

                                 图4   绘图视图
     （3）在信息提示栏中”，选择FRONT平面。
     （4）在信息提示栏中“”，在主视图的下方单击鼠标左键。
     （5）双击第五步创建按的视图，弹出“绘图视图”对话框，选择“可见区域”，在“视图可见性”“局部视图”，如图4。
     （6）在信息提示栏中会出现：
“”，
     在如图5处单击鼠标左键。

                       图5  参照点     图6 外部边界
     （7）在信息提示栏中会出现“”，在如图6处绘制类似的边界曲线。
    （8）设置“可见区域”对话框，单击“应用”，如图7。

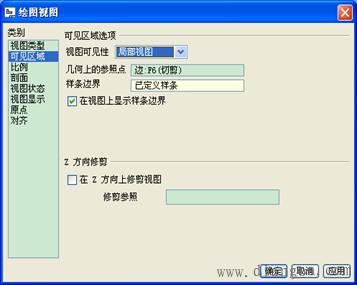

                         图7   可见区域
     （9）选择“类别”|“剖面”|“2D截面”|“横截面添加到视图”。
    （10）创建新剖面图，输入剖面图的名称，弹出“剖面截面”对话框，选择“平面”|“FRONT平面”|“剖切区域‘完全’”|“应用”，如图8。

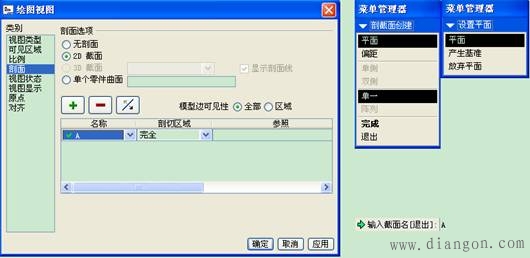

                              图8    创建剖面
    （11）修改视图箭头至合适位置，如图9。

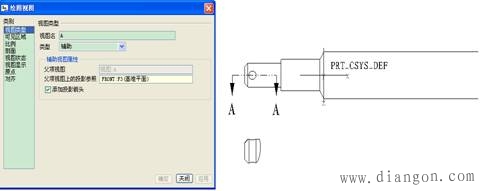

                         图9    修改视图箭头至合适位置
