EDFA的结构

    掺铒光纤放大器的英文缩写为：EDFA，它的基本结构示意如图1所示

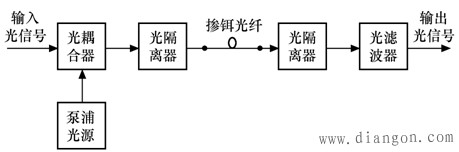

图1 掺铒光纤放大器结构示意图     EDFA主要是由掺铒光纤（EDF）、泵浦光源、光耦合器、光隔离器以及光滤波器组成。
    光耦合器：将输入光信号和泵浦光源输出的光波混合起来的无源光器件，一般采用波分复用器（WDM）。
    光隔离器：防止反射光影响光放大器的工作稳定性，保证光信号只能只能正向传输的器件。
    掺铒光纤：一段长度大约为10~100m的石英光纤，将稀土元素铒离子Er3+注入到纤芯中，浓度约为25mg/kg。
    泵浦光源：为半导体激光器，输出光功率约为10~100mw，工作波长约为0.98μm。
    光滤波器：滤除光放大器的噪声，降低噪声对系统的影响，提供系统的信噪比。
    从图7-1可以看出，EDFA的主体部件是泵浦光源和掺铒光纤。按照泵浦光源的泵浦方式不同，EDFA又可包括三种不同的结构方式：
    1.同向泵浦结构
    输入光信号与泵浦光源输出的光波，以同一方向注入掺铒光纤。如图7-2 （a）所示。
    2.反向泵浦结构
    输入光信号与泵浦光源输出的光波，以相反方向注入掺铒光纤。如图2 （b）所示。
    3.双向泵浦结构
    它有两个泵浦光源，其中一个泵浦光源输出的光波和输入光信号以同一方向注入掺铒光纤，另一个泵浦光源输出的光波从相反方向注入掺铒光纤。如图2 （c）所示。

 图2 EDFA的泵浦方式

     从输出功率上来看，单泵浦的输出功率可达14dBm，而双泵浦的输出功率可达17dBm以上。
