1．中断：一种使CPU中止正在执行的程序而转去处理特殊事件的操作。
2．中断源：引起中断的事件。
（1）内部中断源，由程序中安排的中断指令INT产生的中断，或由CPU的某些错误操作结果产生的中断。
① 溢出中断指令 INTO
② 中断指令INT N产生的中断
③ CPU错误引起的中断
④ 为debug设置的中断：单步中断，断点中断
（2）外部中断源
由外部设备随机引起的一般由中断控制器控制的中断或某些处理器(8087/80287)引起的中断。

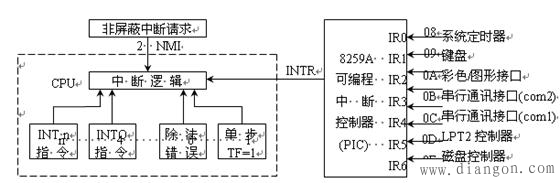

二、80x86 CPU的中断源．
如下图所示。
三、8086的中断分类
1．软件中断(内中断)
1)中断指令INT引起的中断：CPU执行完一条INT n (n不能为0、1、2、4的类型号)指令后，会立即产生中断，并且调用系统中相应的中断处理程序来完成中断功能。
2)处理CPU某些错误的中断(为处理运算结果的错误而设置)
3)除法错中断：中断类型为0。又称为除数为0中断。
4)溢出中断：中断类型为4。用INTO指令来中断发生溢出的算术操作，并把控制交给操作系统(此时要求OF=1并执行INTO指令)。如果未发生溢出，此时OF=0，则INTO不会引起中断，继续执行下面的一条指令。
5)为调试程序(DEBUG)设置的中断
单步中断：当标志位TF置为1时，每条指令执行后，CPU自动产生类型1的中断――单步中断。
断点中断：中断类型为3。通常调试程序时，把程序按功能分成几段，然后每段设一个断点。当CPU执行到断点时便产生中断，这时程序员可以检查各寄存器及有关存储单元的内容。
软终端过程
2．硬件中断(外中断)：外中断来自处理机的随机发生的外部条件。
外中断源：有非屏蔽中断(NMI脚)和可屏蔽中断(INTR脚)两大类。
外中断与CPU的连接
非屏蔽中断接至8086/8088 CPU的NMI脚(17脚)。
可屏蔽中断通过8259A可编程中断控制器接至8086/8088 CPU的INTR脚(18脚)。
3．CPU响应可屏蔽外中断(INTR)的条件
IF=1才响应INTR请求的中断。
INTR未被8259A的中断屏蔽寄存器(IMR)屏蔽。
IMR的I/O端口地址为21H。其8位对应8个外设的中断请求。
某位为0允许该外设中断，某位为1则禁止该外设中断。
4．CPU响应非屏蔽外中断(NMI)是无条件的。该中断类型号为2。
8259A的中断结束命令EOI及中断命令寄存器(OCW2)
8259A的中断命令寄存器的端口地址为20H。其内容为：
中断结束命令EOI是使8259A的中断命令寄存器的第5位(EOI位)置1，清除当前中断服务寄存器ISR中对应的ISn位，以告诉8259A该中断已结束。
四、中断向量表
1．中断类型号：每个中断都被安排一个以示区别的8位的类型编号称为中断类型号。80x86中断系统能处理256种类型的中断，类型号为0～0FFH。
2．中断向量表：各个中断类型的处理子程序的入口地址表。存放于00000～003FFH的1KB单元中。低两位字节存放中断处理程序的偏移地址，高两位存放段地址。每个类型的中断向量地址占用4个字节的存储单元。
3．内部中断的操作步骤
（1）取中断类型号；
（2）计算中断向量地址；
（3）取中断向量：偏移地址→(IP)，段地址→(CS)；
（4）转入执行中断处理程序；
（5）中断返回到INT指令的下一条指令。
4．设置中断向量：在检查或设置任何中断向量时，总是避免直接使用中断向量的绝对地址，而是使用DOS系统功能调用(21H)存取中断向量。
1）设置中断向量：把由AL指定的中断类型的中断向量DS:DX放置到中断向量表中。
预置：AH=25H
AL=中断类型号
DS:DX=中断向量
执行：INT 21H
2）取中断向量：把由AL指定的中断类型的中断向量从中断向量表中取到ES:BX中。
预置：AH=35H
AL=中断类型号
执行：INT 21H ；中断向量作为出口信息已在ES:BX中
5．中断过程：当中断发生时，由中断机构自动完成下列动作：
（1）取中断类型号N
（2）标志寄存器(FLAGS)内容入栈
（3）当前代码段寄存器(CS)内容入栈
（4）当前指令计数器(IP)内容入栈
（5）禁止外部中断和单步中断( IF=0，TF=0 )
（6）从中断向量表中取(4×N)中的字节内容送IP，取(4×N+2)中的字节内容送CS
（7）转中断处理程序。中断处理程序需注意：
1）如在执行中断处理程序中还允许中断，可用STI置IF=1来开中断；
2）注意保护现场和恢复现场；
3）中断处理程序返回时使用IRET指令。
6．中断优先级和中断嵌套
2）IBM PC的可屏蔽中断(INTR)的优先级由高到低为：IR0，IR1，IR2，IR3，IR4，IR5，IR6，IR7。但是可以由8259A的中断命令寄存器(OCW2)的最高两位D7、D6位
3）置为循环的优先级。
4）中断嵌套：正在运行的中断处理程序又被中断称为中断嵌套。
一般是高级中断嵌套低级中断，此时要求低级中断的处理程序中要有开中断指令STI。被同级或低级中断源嵌套，除了使IF=1外，还要求向8259A发中断结束命令EOI。
7．中断处理程序
1）中断准备：在主程序中设置。
设置中断向量
设置设备的中断屏蔽位
设置CPU的中断允许位IF (开中断)
2）中断响应：由硬件自动完成。
外设接口送中断请求给CPU
当前指令执行完后，CPU送中断响应信号给外设接口
CPU接收中断类型号
当前的FLAGS，CS和IP保存入栈
清除TF和IF
中断向量送IP和CS
3）中断处理程序的编写方法与标准子程序类似，编写步骤如下：
保护现场，即保存寄存器内容
如允许中断嵌套，则开中断(STI) 使IF=1
处理中断内容
关中断
送中断结束命令(EOI)给8259A的中断命令寄存器(OCW2)以清除8259A的ISR中对应的ISn位
恢复现场，即恢复寄存器的内容
返回被中断的程序(IRET，中断返回)
