面向位的控制规程HDLC

一、HDLC适用的两种链路配置和三种工作方式

1、两种链路配置
非平衡配置：由一个主站和一个或多个次
站组成，可以为点到点或点到多点工作方式。
主站:负责链路的控制，发出的帧叫命令。
次站:完成主站指示的工作，发出的帧叫响应。
在通信中发出呼叫的站是主站，被呼叫的站是次站。
平衡配置：每端都是一个复合站，只能为点到点
的工作方式。
2、三种操作方式
正常响应方式NRM：适用于非平衡结构，只有主站能发起数据传送，次站仅当主站探询(Poll)它时，才能传输响应帧。
异步响应方式ARM：适用于非平衡结构，准许次站不经探询发送响应帧。
异步平衡方式ABM ：适用于平衡结构，每个复合站都可以发起数据传输。
二、HDLC 帧格式
HDLC以帧为单位传送数据，帧就是数据链路层的协议数据单元PDU。

标志字段 F：表示一帧的开始和结束；当发送连续帧时，前一帧的结束标志F，也就是下一帧的开始标志F；暂无信息发送时，可以连续发送F。
“０”比特插入/删除法――实现数据的透明传输：发送方当信息字段中出现５个连续的１时，则在其后额外插入一个“０”；接收方在F之后每出现连续５个“１”时，就将其后的“０”删除，还原成原来的比特流。
地址字段 A：占８位，可通过每字节的最高位扩展（当最高位为0时下一字节仍为地址字段)；在非平衡配置时对于主站发送到次站的帧，地址字段给出的是次站地址；在平衡配置时地址字段填入应答站地址。
帧的校验序列 FCS：占16位，采用CCITT建议的生成多项式x16+x12+x5+1。
控制字段 C：占８位，根据前两位比特取值可分为信息帧I、监督帧S和无编号帧U 。
信息字段Info：是从网络层交下来的分组，长度可变。

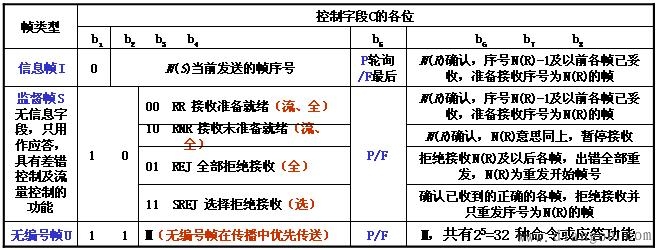

三、HDLC三种类型帧

N(S)和N(R)都模8计数。
在信息帧中,主站使P为1表示要求次站响应,次站将最后一个响应帧的F置1表示停止发送；在监督帧的正常响应方式中，主站用P=1要求次站响应，次站在独立应答帧或数据帧的最后一帧中将F置1。
例1 设HDLC某一帧的控制字段C为2CH=00101100B，试说明其意义。

这是信息帧，是发方的第二号帧，希望对方发第1号帧（N(S)、N(R))序号低位在前），询问对方发送信息。这一帧简记为I，2，1，P。
例2 次站向主站发应答：已准备好接收，希望收第5号帧，是次站发出的最后一帧。试写出控制手段。
是次站发向主站的应答，表明这是一个管理帧，控制字段C的b₁b₂应为10。 次站已准备好接收，表示准备就绪可继续接收，Type字段b₃b₄=00。
由于是次站发的最后一帧，得知F=1，即C的b5=1。

因此，C=8DH=10001101B 这一帧可用符号表示为：RR^{5 F}。
例3 某通信主站在建立数据链路连接时，要求设置异步响应方式，无询问，试写出其帧的控制字段C的编码。
这是通信前的设置方式命令，所以是一个无编码帧，标志b₁b₂=11。 置异步响应方式命令SARM，查表可知命令编码位M=11000,即b₃b₄b₆b₇b₈=11000。 无询问，则P=0，即b₅=0。综上，得控制字段编码如下：

C=F0H=11110000B
例4 RNR用法。如右图所示：

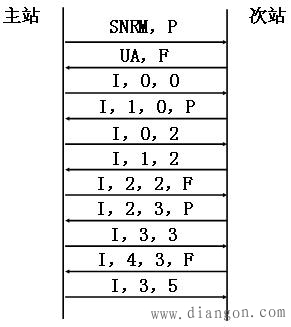

例5 正常响应操作方式，双向发送。示意图如下：

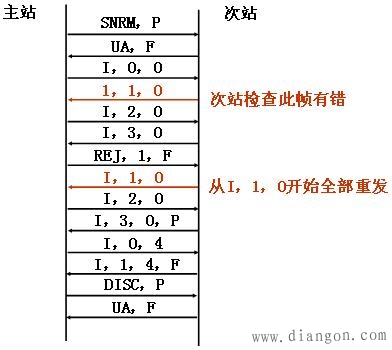

例6 主站发四帧，次站发两帧，主站发送帧有错，次占用REJ请求全部重发。示意图如下：
