特性
LPC2000系列“微控制器”具有两个功能强大的定时器，它们具有以下特性：
具有32位可编程预分频器；

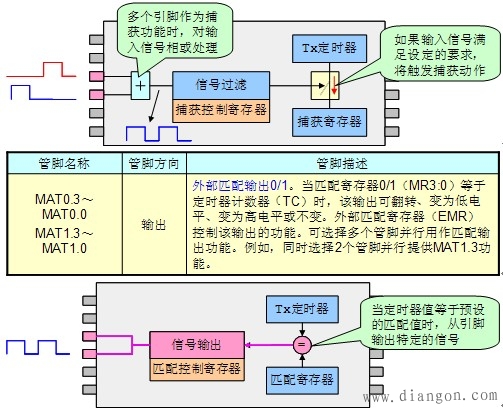

多达4路捕获通道，可设置被捕获信号的特征；
4个32位匹配寄存器，可设置匹配发生后的动作；
4个对应于匹配寄存器的外部输出，可设置匹配输出的信号特征。

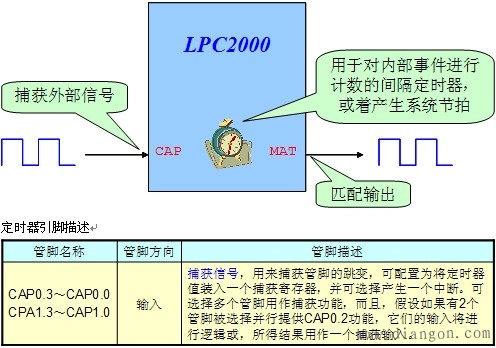

应用 |
|
 |
寄存器描述
LPC2000微控制器中与定时器相关的寄存器数量较多，但可以分为三类：
基本功能相关寄存器；
匹配功能相关寄存器；
捕获功能相关寄存器；

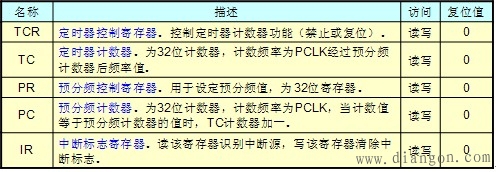

寄存器描述
――基本功能寄存器
|
 |
 |

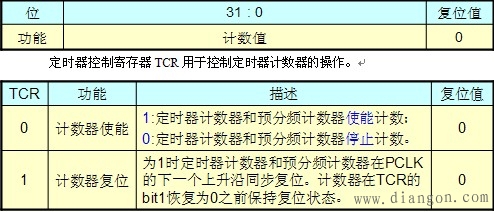

TxPC寄存器为32为寄存器。预分频计数器每个pclk周期加1。当其到达预分频寄存器中保存的值时，定时器计数器加1，预分频计数器在下个pclk周期复位。这样，当PR=0时，定时器计数器每个pclk周期加1，当PR=1时，定时器计数器每2个pclk周期加1。 |
 |
当预分频计数器到达计数的上限时，定时器计数器寄存器（TxTC）加1。TC从0x00000000计数一直到0xFFFFFFFF，然后翻转至0，除非中途被复位。计数值翻转不会引起中断。 |
 |
中断寄存器包含4个位用于匹配中断，另外4个位用于捕获中断。如果有中断产生，IR中的对应位会置位。向对应的IR位写入1会复位中断，写入0无效。 |
 |
寄存器描述
――匹配功能寄存器
|
 |

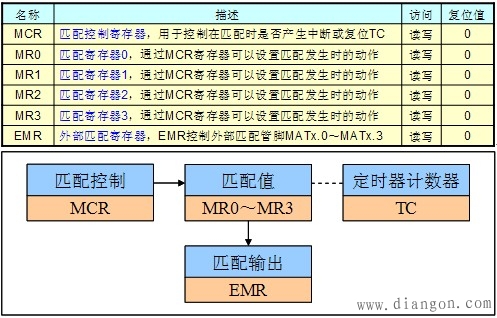

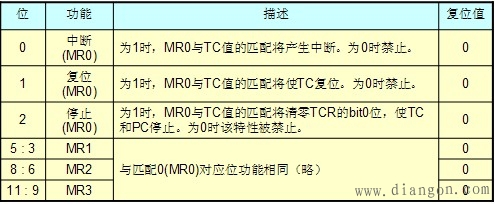

匹配控制寄存器用于控制在发生匹配时所执行的操作。 |
 |
匹配寄存器(MR0～MR3)值与定时器计数值相比较，当两个值相等时自动触发在MCR寄存器中设置的动作。 |
 |

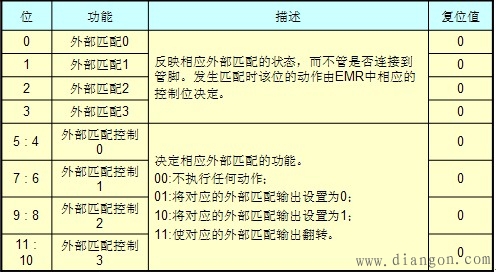

外部匹配寄存器提供外部匹配管脚MATn.0～MATn.3(n为0或1)的控制和状态。 |
 |
寄存器描述

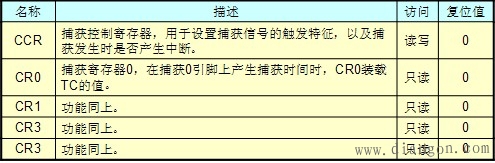

――捕获功能寄存器
|
 |
 |

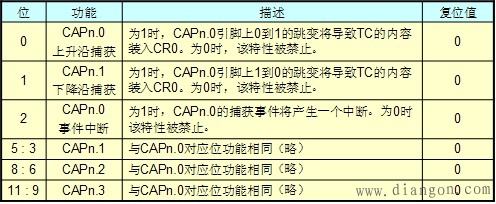

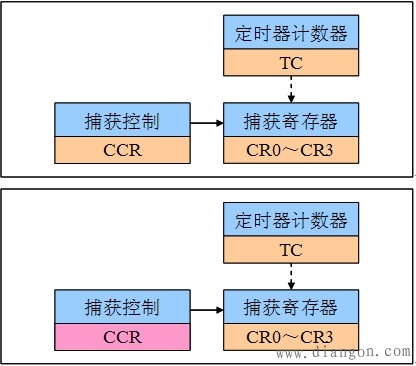

在发生捕获事件时，捕获控制寄存器用于控制是否将定时器计数值装入寄存器。同时还可以设置被捕获信号的特征。 |
 |
寄存器描述
――捕获功能寄存器
|
 |
 |

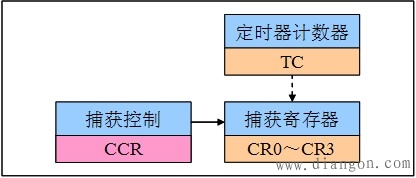

每个捕获寄存器都与一个或几个器件管脚相关联。当管脚发生特定的事件时，可将定时器计数值装入该寄存器。捕获控制寄存器的设定决定捕获功能是否使能，以及捕获事件在管脚的上升沿、下降沿或是双边沿发生。 |
 |
使用定时器的注意要点
定时计数器(TC)本身不能产生中断，只有与匹配寄存器发生匹配后才能引起中断事件；
在定时器匹配发生后，可以不停止定时器工作，而动态修改匹配寄存器的值；
定时器使用匹配功能的同时，还可以使用捕获功能，而不必分时使用；
定时器计数时钟频率 = Fpclk / (PR+1)
定时器操作示例
定时器设置为匹配时复位计数器并产生中断。预分频设置为2，匹配寄存器设置为6。在发生匹配的定时器周期结束时，定时器计数值复位。这样就使匹配值具有完整长度的周期。
|
 |
定时器操作示例

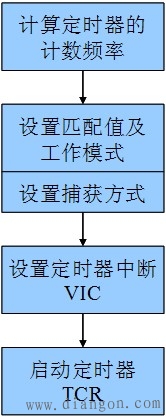

操作流程
|
 |
定时器操作示例
――定时器0初始化
|
 |
――用定时器测量脉冲宽度 |
 |
定时器操作示例
――匹配输出

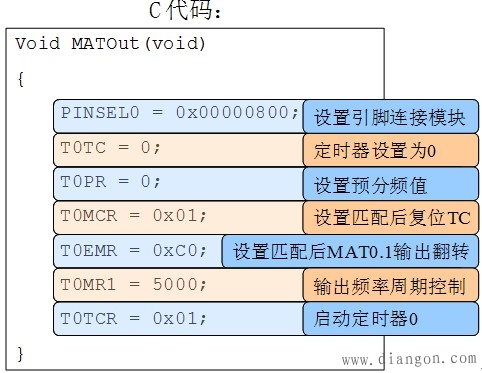

将引脚P0.5设置为输出50%的方波，程序设置了MR1匹配后复位定时器，并且MAT0.1输出电平翻转。
|
 |
定时器操作示例
――定时器捕获

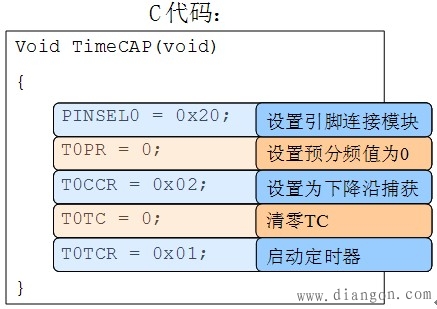

示例使用定时器对P0.2引脚的信号进行捕获，并设置为下降沿捕获。当有捕获事件产生时自动把定时器的当前值装载到T0CR0寄存器中。
|
 |
-
