　　数字基带信号：消息代码的电波形。
　　一、二元码
　　幅度取值只有两种电平的码型称为二元码。图1给出了常用的几种二元码的波形图。

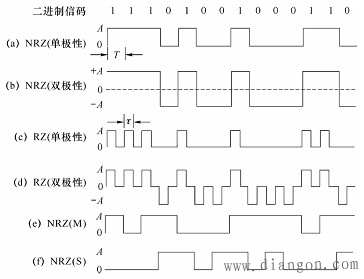

图1 几种常用的二元码波形　　1. 单极性不归零码
　　在这种二元码中用高电平和低电平（常为零电平）分别表示二进制代码的“1”和“0”，在整个码元期间电平保持不变。一般记作NRZ（L）。其波形如图1（a）所示。
　　2. 双极性不归零码
　　在这种二元码中用正电平和负电平分别表示“1”和“0”，与单极性不归零码相同的是在整个码元期间电平保持不变，因而这种码型中不存在零电平。波形如图1（b）所示。
　　3.单极性归零码
　　与单极性不归零码不同，发送“1”时在整个码元期间高电平只持续一段时间，在码元的其余时间则返回到零电平。常记作RZ（L）。
　　有电脉冲宽度

小于码元宽度T，

称作占空比，一般使用半占空码，即

。其波形如图1（c）所示。
　　4.双极性归零码
　　双极性归零码是用正极性的归零码表示“1”，用负极性的归零码表示“0”。虽然它存在三种取值，但它用脉冲的正负极性表示两种码的信息，因此仍属于二元码。波形如图1（d）所示。
　　5.差分码
　　这种码不是用码元本身的电平表示消息代码，而是用相邻码元的电平的跳变和不变来表示“1”和“0”。图中，以电平跳变表示1，以电平不变表示0，当然上述规定也可以反过来。若用电平跳变表示“1”，称为传号差分码，若用电平跳变表示“0”，则称为空号差分码。图1（e）和（f）分别画出传号差分码和空号差分码，通常分别记作NRZ(M)和NRZ（S）。
　　差分码电平与“1”和“0”之间不存在绝对的对应关系，而是用电平的相对变化来传输信息，因此，它可以用来解决相移键控同步解调时因接收端本地载波相位倒置而引起的信息“1”和“0”的倒换问题，所以得到广泛应用。由于差分码中电平只具有相对意义，因而又称为相对码。
　　二、1B2B码
　　原始的二元信息在编码后都用一组两位的二进制码来表示，通常将这类码称为1B2B码。
　　1.双相码（Biphase Code）
　　双相码又称Manchester码，即曼彻斯特码。它是对每个二进制代码分别利用两个具有2个不同相位的二进制新码去取代的码。编码规则之一是：
　　0→01（零相位的一个周期的方波）
　　1→10（π相位的一个周期的方波）
　　例如：

　　双相码的特点是只使用两个电平。这种码既能够提供足够的定时分量，又无直流漂移，编码过程简单。但这种码的带宽是原码的2倍。上述码又称为绝对双相码。与它对应的另一种双相码称为差分双相码。先把输入的NRZ（不归零）码变成差分码，用差分码实行绝对双相码编码，此时的输出码，相对于输入NRZ波形，称之为差分双相码。该码在本地局域网中常被使用。
　　2.Miller（密勒）码
　　Miller（密勒）码又称延迟调制码，它可以看成是双相码的一种变形。编码规则如下：“1”码用码元持续时间中心点出现的跃变来表示，即用“10”或“01”表示。“0”码分两种情况处理：对于单个“0”时，在码元持续时间内不出现跃变，且与相邻码元的边界处也不跃变；对于连“0”时，在两个“0”码的边界处出现电平跃变，即“00”与“11”交替。为了便于理解，图2（a）和（b）示出了代码序列为11101001时，双相码和密勒码的波形。图（a）是双相码的波形；图（b）是密勒码的波形。
　　3.CMI码
　　CMI码是传号反转码的简称，其编码规则为：“1”码交替用“11”和“00”表示；“0”码用“01”表示，波形如图2（c）所示。这种码型有较多的电平跃变，因此含有丰富的定时信息。该码已被CCITT推荐为PCM（脉冲编码调制）四次群的接口码型。在光缆传输系统中有时也用作线路传输码型。

图2 双相码、密勒码CMI码的波形　　四、多元码
　　数字信息中有多种符号时，称为多元码。比如M元码的数字信息中有M种符号，相应的必须有M种电平才能表示M元码。一般认为多元码是M>2的M元码。
　　在多元码中，用一个符号表示一个二进制码组，则n位二进制码组要用

元码来传输。在码元速率相同，即其传输带宽相同的情况下，多元码比二元码的信息传输速率提高了

倍。
