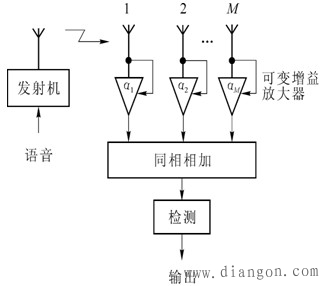

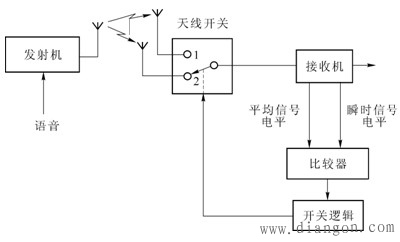

在接收端取得M条相互独立的支路信号以后，可以通过合并技术得到分集增益。根据在接收端使用合并技术的位置不同，可以分为检测前合并技术和检测后合并技术，如图1所示。 图1 空间分集的合并 对于具体的合并技术来说，通常有四类，即选择式合并(selecti)、最大比合并(maximum)、等增益合并(equal gain combining)和开关式合并(switching)。1、选择式合并 选择式合并的原理如图2所示。M个接收机的输出信号送入选择逻辑，选择逻辑从M个接收信号中选择具有最高基带信噪比(SNR)的基带信号作为输出。 图2 选择式合并的原理 2. 最大比合并 M个分集支路经过相位调整后，按适当的增益系数同相相加（检测前合并），再送入检测器，如图3所示。 图3 最大比合并的原理 3、等增益合并 i i i 4. 开关式合并 检测前二重开关式合并框图如图4所示。该分集方式也称为扫描式分集其优点是仅使用一套接收设备。 图4 开关式合并示意图 如图5所示，通过切换发射天线的方法来获得合并增益,基站发射机采用两副天线，当移动台接收的信号包络低于预定门限时，移动台向基站发出更换天线的指令，基站收到指令后，将发射天线开关倒换到另一副天线上；当移动台接收到的信号再次低于预定门限时，采用与接收天线倒换相同的方法来倒换发射天线。这种方法称为带反馈的空间分集。 图5 带反馈的空间分集
