差压变送器安装位置受限时,应该怎样测量低温液体的液位?
2016-12-25 15:55:23 | 人围观 |
评论:
用差压变送器测量低沸点液体的液位时,在一般常温、干燥气相情况下,从容器引出的导压管一根为液相管一根为气相管。但由于低沸点被测液体在导压管中都会有“汽化”现象,由于“汽化”的影响会造成测量值的失真。为此,对导压管的配制有一定要求,如加装气相容器,对差压变送器安装位置有一定要求等,这样增加了工作量和施工难度;有的现场由于环境条件所限,而无法满足差压变送器的安装位置要求时,怎么办呢?

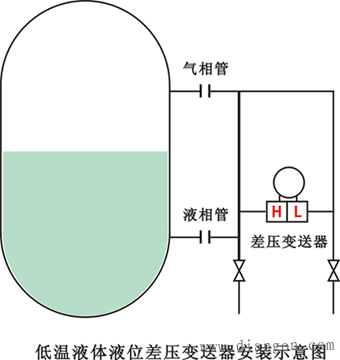

现介绍一种简便的安装方法,即用一根管子把气、液管相连通起来,如图所示。从图中可见,被测液体“汽化”生成的气体沿着管子上升至容器顶部,而液体则沿管流下。该管选择一根Ф14×2的即可,对于腐蚀介质选择不锈钢管即可。增加这样一根管简单易行,但效果很好。此方法对于用差压法测量低沸点液体的液位都是可行的,最重要的是其对差压变送器的安装位置没有了严格要求,方便了现场施工。
