图解PROFINET――设备模型

2017-01-06 15:29:12 | 人围观 | 评论:

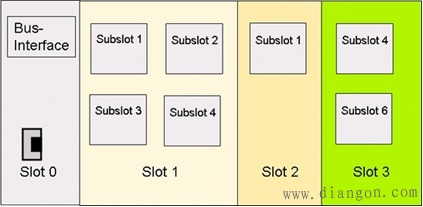

设备名、MAC地址和IP地址是为了在网络中找到对应设备，而要定位确切的输入（IX1.1）输出（QW2）就需要熟悉设备模型的概念。PROFINET IO的设备类型与PROFIBUS几乎相同，如图所示，设备模型包括若干槽（slot）与子槽（subslot），可能还有通道（channel）。


 我越看这幅图，越觉得PROFINET设备模型就像一个整体衣柜，不信你看看。整体衣柜当然会有若干隔断（槽），每个隔断通过隔板分成一个个的储物空间（子槽），说不定一个储物空间内还有抽屉（通道），方便摆放小件物品。

 变量的访问可以想象成这样一个场景――回家找衣服：首先需要通过房间号先找到房间（IP地址），接着找到整体衣柜，再看看隔层里有没有要找的，衣服也许整齐的码在隔板上，但说不定还要拉开其中的抽屉才能看到衣服。
在用整体衣柜时可能还会考虑物品分类摆放，将几个部分专门用来放衣物、裤子、被子、杂物什么的，这种物品分类就像功能模块的划分，相当于PROFINET中模块（module）与子模块（submodule）的概念。
