西门子S7-200 SMART与SMART LINE IE触摸屏通信的故事

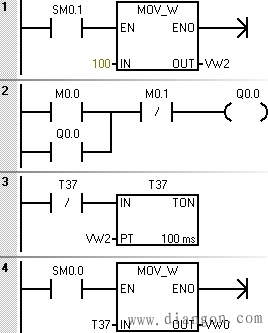

图1  S7-200 SMART的程序

图2  触摸屏的画面
2  用控制面板设置触摸屏的参数
接通Smart 700 IE的电源后，出现装载程序对话框。单击其中的“Control Panel”按钮，打开触摸屏的控制面板（见图3）。

图3  触摸屏的控制面板
双击控制面板中的“Ethernet”图标，打开以太网设置对话框，设置IP地址192.168.2.3，子网掩码是自动生成的。
选中多选框“Auto Negotiation”，激活自动检测和设置以太网的连接模式和传输速率，同时激活“自动交叉”功能。采用默认的以太网的传输速率（10 Mbit/s）和默认的通信连接“Half-Duplex”（半双工）。
双击控制面板中的“Transfer”图标，打开传输设置对话框。选中“Channel 2”（通道2）域以太网通信的“Enable Channel”（激活通道）和“Remote Control”（远程控制）多选框，HMI和PLC通过以太网通信。
3  PLC与触摸屏通信的实验
1．设置计算机的以太网端口参数
打开计算机的控制面板，双击其中的“网络连接”图标。在“网络连接”对话框中，用鼠标右键单击计算机与HMI通信的网卡对应的连接图标，例如“本地连接”图标，执行出现的快捷菜单中的“属性”命令，打开“本地连接属性”对话框。选中“此连接使用下列项目”列表框最下面的“Internet协议（TCP/IP）”，单击“属性”按钮，打开“Internet协议（TCP/IP）属性”对话框。
用单选框选中“使用下面的IP地址”，键入以太网端口的子网地址192.168.2，IP地址第4个字节是子网内设备的地址，可以取0 ~ 255的某个值，但是不能与HMI的IP地址重叠。单击“子网掩码”输入框，自动出现默认的子网掩码255.255.255.0。不用设置网关的IP地址。
单击WinCC flexible工具栏上的按钮，打开“选择设备进行传送”对话框，设置通信模式为“以太网”。将Smart 700 IE的IP地址设置为192.168.2.3，应与Smart 700 IE的控制面板和WinCC flexible的“连接”编辑器中设置的相同。
用以太网电缆连接计算机和Smart 700 IE的以太网端口，单击“选择设备进行传送”对话框中的“传送”按钮，该项目被传送到触摸屏。
打开STEP 7?Micro/WIN SMART，将程序下载到S7-200 SMART。
用以太网电缆连接S7-200 SMART和Smart 700 IE，接通它们的电源，令PLC运行在RUN模式。因为PLC程序的运行，画面上T37的当前值不断增大，达到预设值时又从0开始增大。单击画面上“T37预设值”右侧的输入域，修改T37的预设值。屏幕显示的T37的当前值的变化范围随之而变。
可以用画面上的“起动”按钮M0.0和停止按钮M0.1，通过PLC程序的运行，改变变量“电动机”Q0.0的状态，画面上与该变量连接的指示灯的状态随之而变。
此外，作者还做过使用Smart 700 IE和CPU集成的串口通信的实验，和用RS-232/RS-485串行通信信号板，与Smart 700 IE的RS-485端口通信的实验。
作者主编的《S7-200 SMART plc编程及应用》详细介绍了上述实验的实现方法。
