十分钟看清变频器低电压穿越

2019-03-06 09:19:03 | 人围观 | 评论:

     啥是低电压穿越
     低电压穿越这个概念最早起源于风电场,防止电网电压波动引起风电机组跳闸。现已扩展至各种“敏感负荷”,如给煤机变频器。
     给煤机变频器低电压穿越与其说是为了防止电网电压波动,还不如说是为了防止上级电源电压波动,因为电网电压波动影响到给煤机可以说是“百年一遇”,而上级电源波动到是“说来就来”。

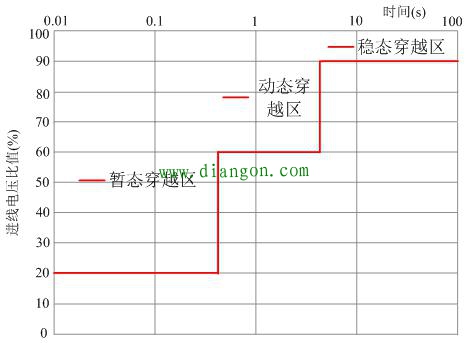

     这张图是某省要求的低电压穿越要求值,如果看不明白,就看文字。


     (简单的讲:当电压低了,给煤机变频器不能跳!)
      给煤机变频器的特殊性
     给煤机变频器非常“敏感”,不但上级PC切换(失电约1秒)会跳闸,而且连号称“史上最快”的ASCO切换(失电约300毫秒)也躲不过去。所以给煤机变频器的进线电压不容有任何波动。
     低电压穿越装置的本质
     低电压穿越装置换个非官方的名字叫变频器稳压器,它的输出电压正好作用在变频器的直流端,和UPS的蓄电池其实差不多。平时低电压穿越装置就处于充电备用状态,直流端电压接通处于平衡,所以不管给煤机变频器上级电源出现任何波动,直流端电压始终不会“突变”,“低电压穿越”也就顺理成章。


     低电压穿越装置的工作流程

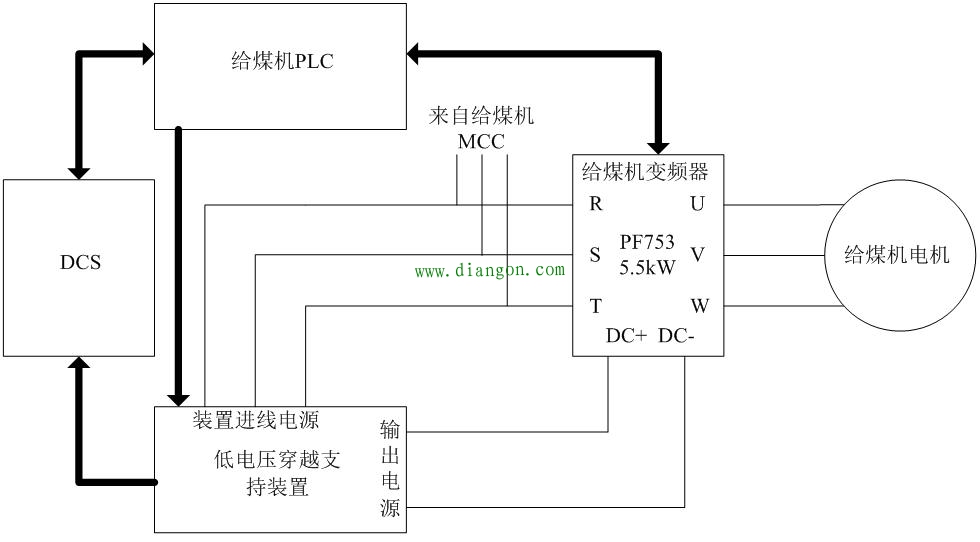

     (借上图)热备用状态:上级电源合闸,变频器上电停运状态,低电压穿越装置上电备用状态,低电压穿越装置出口接触器(KM1)分闸状态。
启动状态:dcs发出给煤机启动指令--给煤机plc向给煤机变频器发出启动指令--同时给煤机PLC向低电压穿越装置发出启动指令--给煤机启动、低电压穿越装置输出电源和给煤机变频器直流段连通--DCS发出速度指令--给煤机PLC向给煤机变频器发出速度指令--给煤机变频器以给定速度进行运转
     故障状态:DCS和PLC均未发出停运指令、上级电源断开--低电压穿越装置输出电源和给煤机变频器直流段仍然连通--给煤机变频器仍然正常运行--低电压穿越装置内置蓄电池根据自身储能进行逐步衰减、直至故障。
