含有R1S1端子的变频器在维修时这个细节注意了

2020-01-02 10:13:17 | 人围观 | 评论:

     维修含有R1S1两个接线端的变频器时，如果留心观察，就会发现这两个接线端有两种接线法，如图，那么，这两种接线方法到底有什么不同呢？内在区别是什么呢？今天就来聊聊这个问题！
     首先来简单介绍一下这两个端子的含义，R1、S1是控制回路电源，这里要留心是"控制回路"几个字，也就是说它是专门给控制回路供电的，一说是给"控制回路"供电这几个字，也许你一下就知道重点了，也就是说他是个专职且独立电源系统，那就好理解这两种接线方式的差别了。

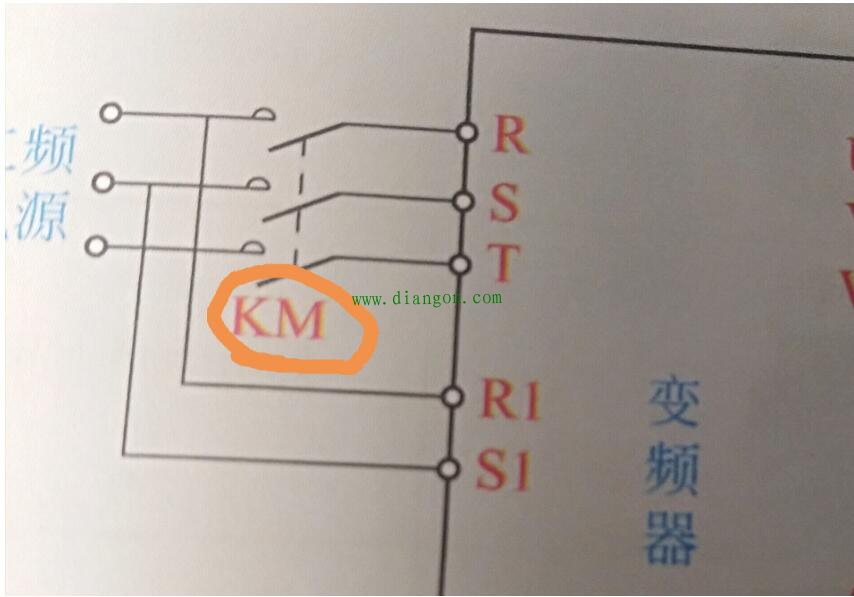

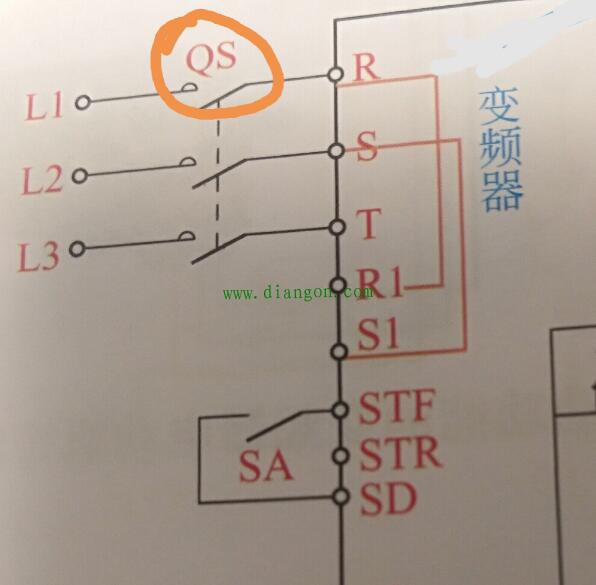

     既然是专职且独立的电源供给系统，那么在对待它时，既可以协同指挥，也可以让它独立自制，这也就衍生出了这两种接线方式，具体这两种接线方式的应用场合，从我圈出的两幅图的电气符号不同就一目了然了，一个是KM交流接触器一个QS空开，这两种电器元件性能及应用的差别，我就不多做介绍了。


     实际工作中，大概有这两种情况下用KM，一，需要在主回路断电时变频器保持异常显示和异常输出，二，启动准备电路使用异常保护时。其余情况一般都可以用QS控制，这也就是我们看到为什么有的变频器R1S1直接与主电源接线端RS用短接片连接和QS出现在一起的原因了。
     所以，在看变频器R1S1的不同接线方式或看是用KM还是QS控制，就可以大概判断变频器控制供给电源属于那种电路控制类型，为接下来的维修排查电路提供便捷！
