电旋转连接器在工业设备中的应用

2020-05-07 08:26:40 | 人围观 | 评论:

     电旋转连接器俗称旋转电滑环是一种旋转的同时又可以传输电流和信号及其他介质的电连接设备。在我们工业设计中有时候要面临设备连续旋转和行走,机械360度无限制旋转需要把导线连接到旋转设备上去,正就涉及到导线收放缠绕等问题。电旋转连接器就是为此设计。
      目前市场上的旋转连接器种类很多,我们在使用时要根据自身设计需要合理选择。从用途上来分主要有传输电流大功率型(驱动大电机、滚筒、无刷电机、煤炭矿山、大型码头吊装作业电缆卷盘等)、传输信号型(开关量、模拟量传感器信号其它电信号)。

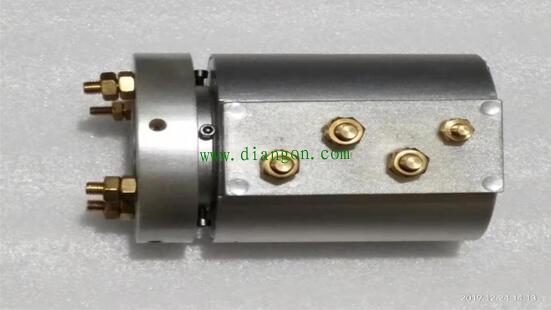

     (某公司生产的280A大功率旋转连接器)
     液压旋转连接器型有单独液压旋转和液压管路和电信号共存的。(例如挖掘机的底盘旋转、吊车底盘旋转等)、气动旋转连接型(旋转气缸)等。

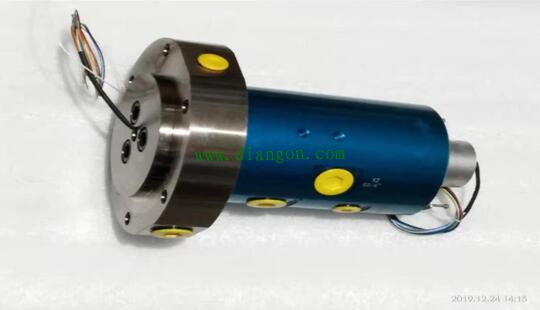

    (某公司生产的液压、电气一体旋转连接器)
     在使用选型时,对于电流大功率型电连接器除了要考虑常规的安装外形尺寸还要考虑设备负载性质(轻载、重载、频繁启动等)根据不同的情况,选择体积大小合适,功率有适当冗余的产品。

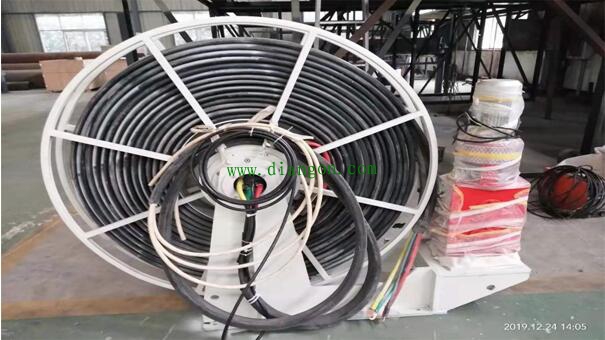

     上图为以大功率电旋转连接器和磁滞电机、减速机为核心组成的3*95电缆扁平收放卷盘。其主要应用于大型旋转或者移动工业设备上。卷盘电缆头一端连接与电旋转连接器,一端连接于供电电源端。设备放线是通过设备自身通电行走把导线从卷盘里拖拽出来,设备收线则是电机驱动磁滞减速机链条带动卷盘及电滑环(外部)旋转。电旋转连接器和磁滞减速机(单方向通电运转内部有防反转逆止装置)导线轮等的完美配合实现大电缆的自如收放,有效解决了大型设备导线安全缠绕、移动的问题。


     (电旋转连接器和磁滞电机、减速机为核心的电缆收放装置)
     随着加工技术水平、材料品质的不断提升,电旋转连接器的应用将越来越多的融入我们的工业系统设备。
