电动球阀和电磁阀还傻傻分不清？老电工带你认知

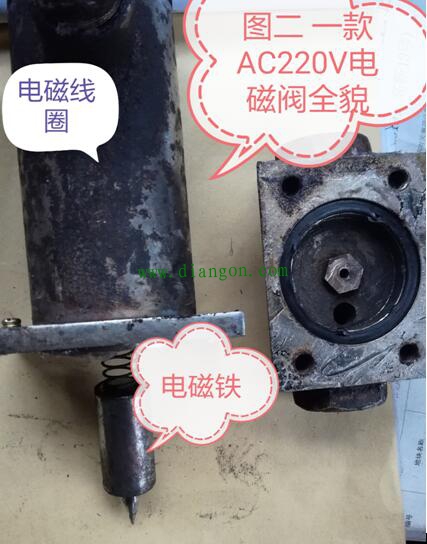

     首先，我们来近距离认识一下这两种设备。虽然电动球阀和电磁阀的功能近乎一致，但两者的动作机理却存在很大不同。系列图一所展示的为一款DC12V电动球阀的内部结构。由图可见，所谓电动球阀主要是指：阀体为球头状，采用电动机为驱动源。利用电动机正、反转拖动后续机械机构带动阀体开启或关断。至于如何鉴别阀体是否完全开启或关闭，主要依靠两种状态对应点的行程开关（图中为微动开关）或霍尔位移传感器进行检测。电磁阀的构造以图二为经典形式，其动作器件为电磁线圈。

     以电磁线圈得、失电，来吸拉、释放电磁铁（多为锥度形式）来完成开启/关断之动作要求。显而易见，较之电动球阀动作过程，电磁阀的动作仅通、断两种状态，没有中间过程。
     接下来我们了解一下这两种装置各自适用的工作场景。鉴于两种装置的动作机理不同，电动球阀适合应用在大流量、压力高的工作环境，例如工业排、灌水系统；油液加注系统等场合。鉴于电磁阀关断仅取决于其内部反作用弹簧（图三所示）之情况，其一般都是应用在1MPa以下低压系统中。（https://www.diangon.com独家原创 版权所有）加之电磁阀仅通、断两种极限状态，故其多应用在民用场合中，例如家用全自动洗衣机中的补水、排水电磁阀；太阳能补水电磁阀等。此外因电动球阀结构复杂、需要外设辅助电路来控制等因素，造成其价格相对电磁阀高出不少，无形之中也限制了其在民用场合中的使用。

    无论是电磁阀还是电动球阀，它们根据使用电源种类不同均分为交流型和直流型两大类。其中直流型常用电压等级有：12V、24V、36V三种。交流电压等级多见：36V、110V（化工矿山类）、220V、380V（电磁阀少见该电压等级）四种。而交流型电动球阀，根据驱动电机所用电源，又可细分为单相型和三相型。
     最后补充的一点是，当下工控系统中为精确控制液体流量所用的：PID电动球阀，其动作原理恰恰是利用普通电动球阀有中间动作过程的特性，辅以电子线路（多为单片机形式）来精确控制电动机转动位移——继而控制阀体开启/关闭程度，来完成动作任务要求。
