一个简单的线路故障,撂倒了三个美国电工!

2020-11-18 10:25:37 | 人围观 | 评论:

 这事发生在我家里。
一天晚上,我安静地坐在客厅里看当天的报纸,厨房冰箱的压缩机开始启动,这时候客厅的台灯突然变得亮了一点。怎么回事?
我家的线路是这样连的:

一个简单的线路故障,撂倒了三个美国电工!

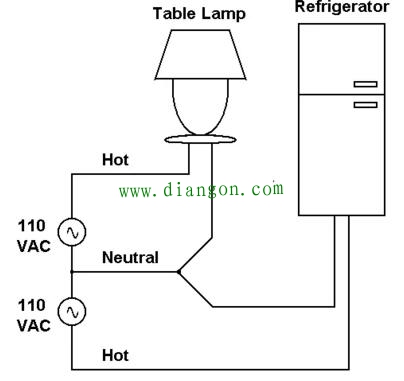

图1:我家的正常布线简图。
台灯和冰箱恰好连接到两相电源线的两侧,然后连接到各自的火线,同时共用一条零线。
一切看起来都好。
但是,零线连接出了点问题,产生下面的结果。

一个简单的线路故障,撂倒了三个美国电工!

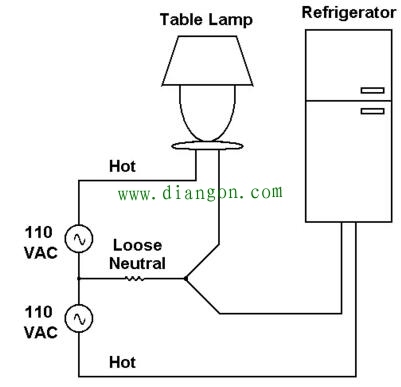

图2:松动的零线连接会产生不想要的电阻。
上述情形的等效电路图如下:

一个简单的线路故障,撂倒了三个美国电工!

图3:我家布线的等效电路。
由于零线连接松动,台灯和冰箱的公共零线中产生了电阻,使台灯和冰箱在两条火线间形成了220VAC的分压器。
当冰箱需要更多的功率来启动压缩机时,更大一部分总线路电压就转移到台灯上。然后,来了一名电工,修复了线路,这个现象便消失了。
几年后,我在一个小餐馆吃饭,厨房的洗碗机启动了,与此同时,餐厅天花板上的灯突然变亮了很多。
餐馆老板叫尼克。我把我家曾经出现的线路故障跟尼克讲了,尼克说他前前后后已经叫了三个电工来检查,但是他们都一头雾水,不清楚出了什么问题。
我傻眼了。
我告诉尼克,问题的症结是“零线松了”。
他说他得再找一位电工来看看。
但是没有机会了。
尼克关闭了小餐馆,结束了生意。
