常用电工维修工具及使用

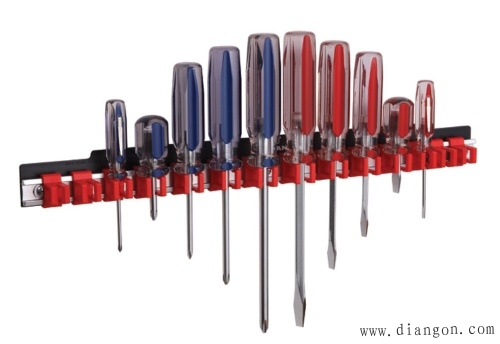

1、螺丝起子(又叫螺丝刀或改锥)：
　　十字起子
　　一字起子
　　其它形状(视螺丝而定)

螺丝刀

2、钳子
　　尖嘴钳：主要用来夹小螺丝帽，绞合硬钢线，其尖口作剪断导线之用

尖嘴钳

　　虎口钳：主要作用与尖嘴钳基本相同

虎口钳

　　斜口钳：用于剪细导线或修剪焊接各多余的线头


斜口钳

　　剥线钳：主要用来快速剥去导线外面塑料包线的工具，使用时要注意选好孔径，切勿使刀口剪伤内部的金属蕊线

剥线钳

二、测量工具
1、试电笔：
　　用来检验被测物本是否带电，假如被测物体带电就会使电笔内的氖管发光，用试电笔测试带电物体时，如氖泡内电极一端发生辉光，则所测的电是直流电，如氖泡内电极两端都发辉光，则所测电为交流电。 2、万用表：主要用来测量交流直流电压、电流、直流电阻及晶体管电流放大位数等。现在常见的主要有数字式万用表和机械万用表两种。

试电笔

2、数字式万用表
　　在万用表上会见到转换旋钮，旋钮所指的是次量的档位：
V~：表示的是测交流电压的档位
V-：表示的是测直流电压档位
MA:表示的是测直流电压的档位
Ω(R)：表示的是测量电阻的档位
HFE：表示的是测量晶体管电流放大位数
万用表的红笔表示接外电路正极，黑笔表示接外电路负极。优点：防磁、读数方便、准确(数字显示)

数字万用表

3、机械式万用表
　　机械式万用表的外观和数字表有一定的区别, 但它们俩的转挡旋钮是差不多的,档位也基本相同。在机械表上会见到有一个表盘，表盘上有八条刻度尺：
标有"Ω"标记的是测电阻时用的刻度尺
标有"~"标记的是测交直流电压.直流电流时用的度尺刻
标有"HFE"标记的是测三极管时用的刻度尺
标有"LI"标记的是测量负载的电流.电压的刻度尺
标有"DB"标记的是测量电平的刻度尺

机械式万用表


4、万用表的使用
　　数字式万用表：测量前先打到测量的档位，要注意的是档位上所标的是量程，即最大值
　　机械式万用表：测量电流、电压的方法与数学式相同，但测电阴时，读数要乘以档位上的数值才是测量值。例如：现在打的档位是"X100"读数是200，测量传题是200X100=20000Ω=20K，表盘上"Ω"尺是从左到右，从大到小，而其它的是从左到右，从小到大

5、注意事项
　　调"零点"(机械表才有)，在使用表前，先要看指针是指在左端"零位"上，如果不是，则应小改锥慢慢旋表壳中央的"起点零位"校正螺丝，使指针指在零位上。
　　万用表使用时应水平放置(机械才有)
　　测试前要确定测量内容，将量程转换旋钮旋到所示测量的相应档位上，以免烧毁表头，如果不知道被测物理量的大小，要先从大量程开始试测。
　　表笔要正确的插在相应的插口中
　　测试过程中，不要任意旋转档位变换旋钮。
　　使用完毕后，一定要将不用表档位变换旋钮调到交流电压的最大量程档位上，

　　测直流电压电流时，要注意电压的正、负极、电流的流向，与表笔相接 (时)正确 。

三、焊接工具
　　1、镊子：用于夹住原件进行焊接

镊子


　　2、美工刀：用干清除原件上的氧化层和污垢

美工刀

　　3、吸锡器：作用是把多余的锡除去，常见的有两种：（1）自带热源的；（2）不带热源的

吸锡器

　　4、电烙铁：熔解锡进行焊接的工具
　　（1）一般分为外热式，内热式两种
　　（2）新购的烙铁，在烙铁上要先镀上一层锡
　　（3）焊接时应注意的事项：
　　掌握好电烙铁的温度，当在铬铁上加松香冒出柔顺的白烟，而又不"吱吱"作响时为焊接最佳状态。
　　控制焊接时间，不要太长，这样会损坏元件和电路板。
　　清除焊点的污垢，要对焊接的原件用刻刀除去氧化层并用松香和锡预先上锡。

电烙铁

四、其它用品
　　1、焊锡：焊接用品，在锡中间有松香
　　2、松香：除去氧化物的焊接用品
　　3、助焊剂：作用和松香一样，但效果比松香好，可是，因为助焊剂含有酸性，所以使用过的原件都要用洒精擦净，以防腐蚀。
