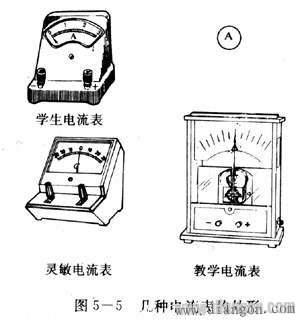

测量长度可以用刻度尽，测量时间可以用钟表，型量电流要用专门的仪表_电流表.电流表的种类很多，图5一5绘出了几种电流表的外形，右上角是电流表在电路图中的符号.

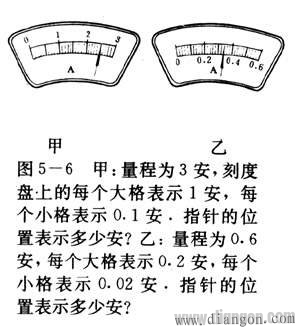

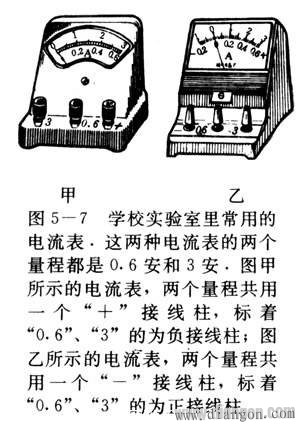

电流表的示数电流袭的刻度盘上标有符号A和表示电流值的刻度.电流表的"0"点通常在左端.当被测电路中的电流为零时，指针指在"0"点;当被测电路中有电流时，指针偏转，指针稳定后所指的刻度，就是被测电路中的电流值.每个电流表都有一定的测量范围----量程.在读取数据之前，要先确认你使用的电流表的量程，然后根据量提确认每个大格和每个小格所表示的电流值(图5-6)学校实验室里常用的电流表有三个接钱桂，两个量程(图5-7).
电流表的使用电流表的内部构造比较精密，使用不当.很容易烧坏电流表.团此，我们要学会下述正确使用电流表的规则.

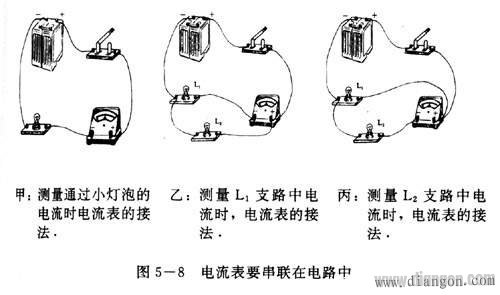

1.电流表要串联在电路中.要测量某一部分电路中的电流，必须把电流表串联在这部分电路里(图5-8).
2."+"、“一”接钱柱的接法要正确.连接电流表时，必须使电流从“+”接线柱流进电流袭，从“一”接钱柱流出来(图5-9).
3.被测电流不要超过电流表的量程.被测电流超过电流表的量程时，不仅测不出电流值，电流表的指针还会被打弯，甚至烧坏电流表.在不能预先估计被测电流大小的清流下，要先拿电路的一个城头迅速试触电流表的接柱(图5-10)，看着指针的偏转是否在易程之内.如果超出量程，就要改用更大量程的电流表.
