数显表或数字万用表中“位”的含义是什么?

2017-03-09 16:39:03 | 人围观 | 评论:

数显表
在使用数显表或数字万用表时，常见其说明书上说该仪表为 （三位半）、 （四位半）、 （五位半）等，本文介绍数显表或数字万用表中这些数字所代表位数的含义是什么。
通常LCD和LED显示器都需要经过4线（输入）/7线（输出）译码器进行译码，才能驱动显示器显示0-9这是个数字。
在多数数显表或数字万用表中，当需要最高位显示0-9这十个数字时，4根译码输出线，即D、C、B、A均需要连接，由于使用了全部输入线的4/4，故称为整位。当仪表最高位并不需要显示全部0-9这十个数字时，就可简化译码及显示电路的设计，这是就不称为整位，而是用分数形式来表示最高使用的输入线根数，如1/4表示最高位使用1根输入线A，显示最大数字为1；2/4表示最高位使用2根输入线B、A，显示最大数字为2、3；3/4表示最高位使用3根输入线C、B、A，显示最大数字为4、5、6、7；/4表示使用全部4根输入线，显示最大数字为8、9.。

常用的 位数字万用表，整数部分表示有3个整位显示数，分数部分表示还有一个非整位的最高位数。它的最大显示数值为1999,1999+1=2000，在表示实际测量范围时，通常称为0-200.0计数单位。这时虽然最高位显示数值为1，但对于这一临界情况，习惯把分数的分子向上靠1位标注，称为1/2位，而不称1/4位，总起来称位数字显示。其位数越高，表示测量范围越宽，测量精度也越高。 位、 位等的含义可以按理推之。

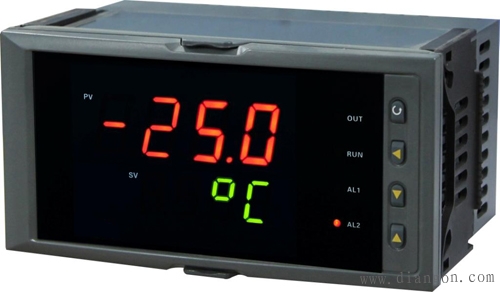

常见数显表（以YR-GFC系列为例）有四个LED数码管显示测量值，显示范围为-1999～9999，带小数点的显示范围-1.999～9.999，使用者可在此范围内设置数显表量程。
