数显表的热电偶断线检出电路

2017-03-09 16:39:03 | 人围观 | 评论:

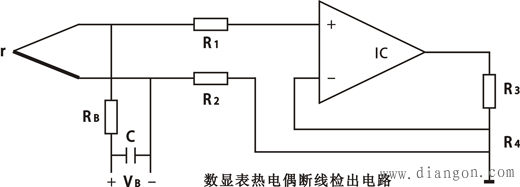

数显表的热电偶断线检出电路如下图所示。它是利用高电阻RB向正常信号的输入端加了一个正偏压，正常时热电偶与补偿导线的总电阻r是很小的，使得RB不起作用。如果热电偶或连接导线一旦断线，这是r将大于RB，其结果是C两端的电压就会大大上升，导致A/D转换器数据的溢出，而使数显表报警或保护动作。
     数显表热电偶断线检出电路
