示波器的结构和工作过程

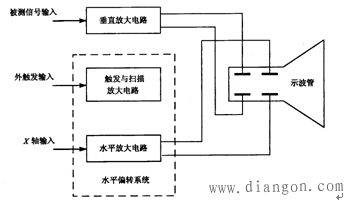

1、基本结构
① Y轴系统
    由衰减器、放大器及延迟线等组成。其主要作用是放大被测信号电压使之达到适当的幅度，以驱动电子束作垂直偏转。
    ② X轴系统
    由触发整形电路、扫描发生器及x轴放大器组成。其作用是产生扫描锯齿波并加以放大，驱动电子束进行水平方向扫描。触发整形电路则保证在荧光屏上显示的波形稳定，以利于对信号波形的观察。
③ Z轴系统
    由示波管、增辉电路、电源和校准信号发生器组成。示波管由电子枪、X轴偏转板、Y轴偏转板和荧光屏组成，其主要作用是将电信号转换成光信号，用于对被测信号波形的显示。增辉电路的作用是在信号扫描正程使光迹变亮，而在信号扫描回程使光迹消隐。电源电路将交流市电变换成多种高压和低压电源，以满足示波管及其他电路工作的需要。校准信号发生器提供幅度、周期都十分准确的方波信号用于校准示波器的相关性能指标。

2、工作过程
被测信号电压经过示波器探头加到Y轴输入端，经过衰减、前置放大和倒相后，再经延迟线延迟和Y轴后置放大器放大，输出足够大的推挽信号加到示波管的垂直偏转板上，控制电子束作垂直方向的偏移。
    为了能够稳定的显示波形，使每次扫描的起点都对应于被测量信号的同一相位点上，可将被测信号送至触发整形电路。触发整形电路在被测信号的某个电子和极性下被触发，输出触发脉冲去启动扫描发生器产生锯齿波电压，经过x轴放大器放大后成为推挽信号加至示波管的水平偏转板上，以控制电子束作水平方向的偏转(即扫描过程)。同时，扫描信号发生器还输出脉宽与扫描正程相等的增辉脉冲，并经过z轴系统加至示波管的栅极使显示的光迹增亮。
