直流稳压电源使用说明

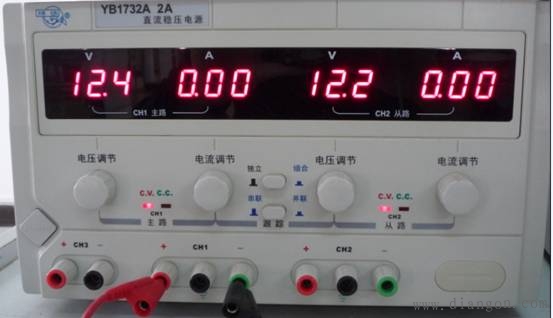

直流稳压电源可以产生所需的电压或电流值。其面板结构如下图：

使用说明：
电源开关：按下开关，即接通电源。
CH1端口、CH2端口：可输出可调电压0～30V，可调电流0～2A
CH3端口:可输出固定电压5V，固定电流2A
独立/组合开关：按键弹起时，两路输出电压单独使用；按键按下时，两路输出电压组合使用
串联/并联开关：按键弹起时，两路输出电压串联；按键按下时，两路输出电压并联
两路输出组合使用时，可调节一路主路电源，从路自动跟踪。
LED显示器：分别指示两路输出电压和电流值
电压调节旋钮：调节电压
电流调节旋钮：调节电流
