数字钳形表使用方法和注意事项

2018-09-09 10:41:47 | 人围观 | 评论:

数字钳形表是一种用于测量正在运行的电气线路的电流大小的仪表,可在不断电的情况下测量电流。是专门测量交流大电流的电工仪器。
根据其结构及用途分为互感器式和电磁系两种。
常用的是互感器式钳形电流表,由电流互感器和整流系仪表组成。它只能测量交流电流。电磁系仪表可动部分的偏转与电流的极性无关,因此,它可以交直流两用。
数字钳形表使用方法
(1)测量前要机械调零
(2)选择合适的量程,先选大,后选小量程或看铭牌值估算。
(3)当使用最小量程测量,其读数还不明显时,可将被测导线绕几匝,匝数要以钳口中央的匝数为准,则读数=指示值×量程 / 满偏×匝数
(4)测量完毕,要将转换开关放在最大量程处。

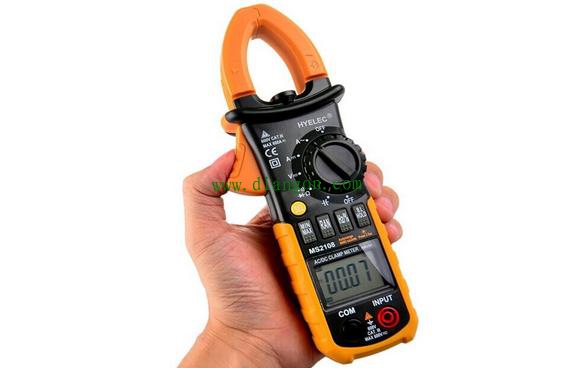

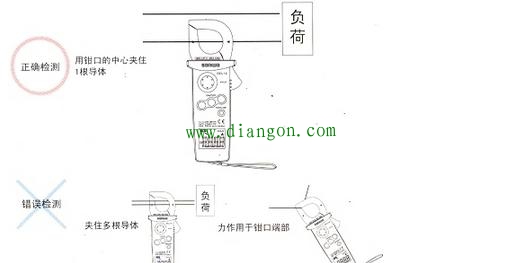

(5)测量时,应使被测导线处在钳口的中央,并使钳口闭合紧密,以减少误差。


数字钳形表注意事项
(1)被测线路的电压要低于钳表的额定电压。
(2)测高压线路的电流时,要戴绝缘手套,穿绝缘鞋,站在绝缘垫上。
(3)钳口要闭合紧密不能带电换量程。


测量时,可以每相测一次,也可以三相测一次,此时表上数字应为零,(因三相电流相量和为零),当钳口内有两根相线时,表上显示数值为第三相的电流值,通过测量各相电流可以判断电动机是否有过载现象(所测电流超过额定电流值),电动机内部或(把其他形式的能转换成电能的装置叫做电源)电源电压是否有问题,即三相电流不平衡是否超过10%的限度。
钳形电流表主要是由电流互感线圈与万用表组成,利用互感线圈产生的感应电流通过万用表读出,如图所示。


现以DT266型电流钳形表为例,介绍其使用方法。
