利用万用表直流电流档测量交流电流

2018-09-24 12:01:52 | 人围观 | 评论:

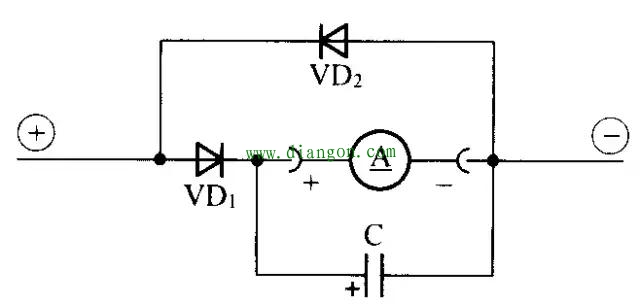

现在很多万用表都具有测量交流电流的功能,但也有许多指针式万用表只有直流电流测量功能。为了满足测量需要,通过增加整流和滤波电路,可在一定范围内将万用表的直流电流挡改为交流电流测量。其改进后的附加电路如下:


图中的电路增加了3个元器件。其中VD1为整流二极管,VD2为交流旁路二极管,C为滤波电容器。直流电流表中通过的是半波整流电流。如果不加负半波旁路二极管VD2,测试结果会偏高一些。当然,如果测试数据要求不高,也可以不设二极管VD2。这样,线路就更简单。如果不加滤波电容器,万用电表的指针会成为振荡状态。
电容器C的容量可通过计算,必须达到适当的容量,才能消除测量时指针的抖动现象。

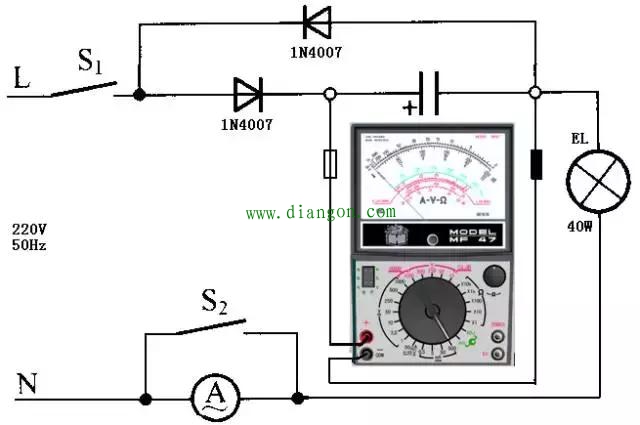

为了便于操作,我们以如下图的试验电路为例,介绍万用表直流电流挡测试交流电流的基本要领。


(1)求负载工作电流。按照图中所示负载功率,求出负载中通过的交流电流有效值为
(2)求万用表直流电流挡量程。根据半波整流平均值与有效值的关系式(I平均=I有效×0.44),算出通过负载HL的电流平均值为
I平均=182mA×0.45=82mA


按照量程电流值大于被测量的原则,万用表直流电流量程可选用100mA挡。
(3)合上电源开关S1,负载得电,灯泡EL点亮,万用表指示80.2mA,交流电流表A的读数约为181mA。
(4)合上开关S2,交流电流表退出测试线路,查看万用表直流电流挡的示值保持不变。试验顺利结束。
(5)测试数据处理。将第四步测试获得的直流电流表读数除以半波整流换算系数,就是通过负载的交流电流有效值。


如果使用万用表直流电流挡测试交流电流较为频繁,也可以按万用表直流电流各档量程范围,求出仪表常数,这样使用起来就很方便。

直流电流量程 换算后的交流电流量程 交流量程仪表常数
50μA 11OμA 2.2μA/格
0.5mA 1.1mA 22μA/格
5mA 11mA 220μA/格
50mA 110mA 2.2mA/格
500mA 1100mA 22mA/格
试验证明,用万用表的直流电流挡测试交流电流是可行的,数据是可靠的。不过万用表直流电流挡的读数不是交流电流有效值,而是交流电流平均值,万用表直流电流挡的读数必须经过计算,才能得到电路中的交流电流有效值。
