兆欧表的接线和使用方法

2021-11-18 16:55:14 | 人围观 | 评论:

兆欧表主要用来测量电气设备的绝缘阻值,一般电气设备绝缘阻值非常大,超过了万用表的量程,所以用到兆欧表。
兆欧表的接线和使用方法:

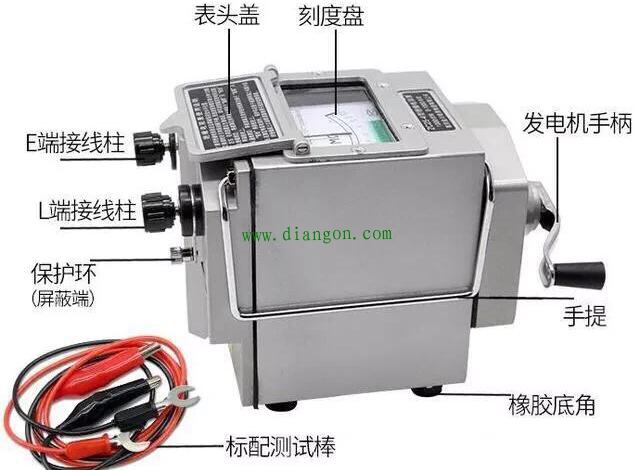

兆欧表走三个接线柱,上面分别标有线路(L)、接地(E)和屏蔽或保护环(G)。
电缆绝缘电阻的测量:将兆欧表接线柱E接电缆的外壳,接线柱G接电缆线芯与外壳的绝缘层上,接线柱L接电缆线芯,摇动兆欧表的手柄,一般转速120r/min,可以测量电缆线芯与电缆外壳的绝缘电阻值。
