一文弄懂什么是场强/什么是场强仪

2022-07-20 21:28:57 | 人围观 | 评论:

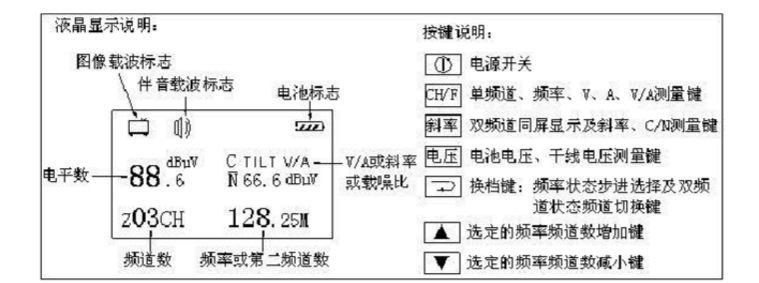

场强仪,从其名称意义上来理解,就是测量场强(电平)的仪器。 它可以满足电视,FM和CATV系统的场强(水平),图像/声音比,载波/噪声比,数字信道功率,频谱分析仪,HUM,互调和返回评估的高精度测量。 该产品配有液晶显示屏,可以直观地显示测量数据。

一文弄懂什么是场强/什么是场强仪

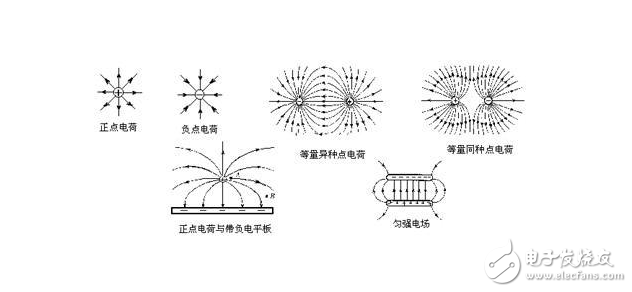

场强简释

场强是电场强度的简称,它是天线在空间某点处感应电信号的大小,以表征该点的电场强度。其单位是微伏/米(μv/m),为方便起见,也有用dBμv/m(0dB=1μv)。

一文弄懂什么是场强/什么是场强仪

场强测量

当天线在空中与被测信号极化方向相同时取得最大感应信号,一般可用射频RF)的有效值型电平表(电压表)来测量。

当线路匹配良好时,仪表读取的电平值是仪表输入端口(一般50Ω或75Ω)所取得的射频电压Er(dBμv)。Er可用下式表示

Er=E+Ga+20lgle-Lf-6---(1)

Er为仪表输入口的读取电平(dBμV);

E为电场强度(dBμV/m);

Ga为接收天线增益(dB)。如果采用半波长偶极天线时Ga=0dB;

le为接收天线有效长度(λ/π);

Lf为接收馈线损耗(dB);

6为从终接值换算开放口的校正值(dB)。

而电场强度E(dBμV/m)则可从(1)式求出,即:

E =Er-Ga-20lgle+Lf+6---(2)

现举实例具体说明:设测试频率228.25MHz(λ=1.31m)

则20lgλ/π=20lg1.31/π≈-7.6dB;

接收天线为半波长偶极天线,Ga=0dB;Lf选用衰减10dB/100m型电缆,实用长度10m时衰减为1dB;仪表指示电平为15dBμV。

将上列数据代入(2)式时,即得E =Er-Ga-20lgle+Lf+6

=15-0-(-7.6)+1+6

=15+7.6+1+6

=29.6dBμV/m
