双膜片泄漏保护隔膜压力表的原理及设计

今天为大家介绍一项国家发明授权专利——一种双膜片泄漏保护隔膜压力表。该专利由北京布莱迪仪器仪表有限公司申请，并于2018年11月13获得授权公告。

内容说明

本实用新型涉及一种压力表，具体说是一种双膜片泄漏保护隔膜压力表。

发明背景

现有的隔膜压力表无法检测隔离膜片是否被腐蚀，这样会导致隔膜压力表内部的液体发生泄漏污染管道，因此本实用新型提出了一种双膜片泄漏保护隔膜压力表，在普通隔膜压力表的基础上增加了一支 40mm监测压力表，可实时检测隔离膜片是否被腐蚀，可防止压力表内部的液体发生泄漏污染食品管道以及医药管道。

发明内容

针对现有技术中存在的缺陷，本实用新型的目的在于提供一种双膜片泄漏保护隔膜压力表，是一种新型隔膜压力表，在原来普通隔膜压力表基础上加深研究制做出双膜片泄漏保护隔膜压力表。双膜片泄漏保护隔膜压力表从外观看是在原来普通隔膜压力表的基础上对外部增加了一支40mm监测压力表，其中对内部主要设计以及外部产品结构进行了专业化优化改造。

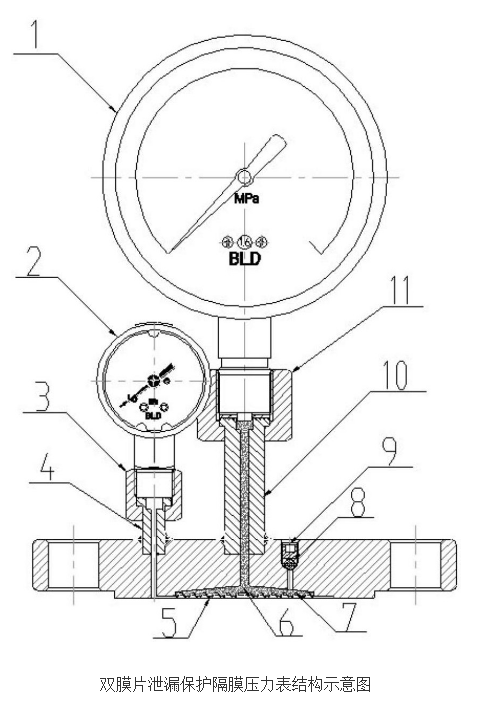

为达到以上目的，本实用新型采取的技术方案是：一种双膜片泄漏保护隔膜压力表，包括：主显压力表1、监测压力表2、座体、监测连接杆4、主显连接杆10、监测压力表第一道隔离膜片5和主显压力表第二道隔离膜片7；所述座体上从左至右依次设有监测中空管道、主显中空管道和注油孔；所述监测连接杆4的中部设有中空管道Ⅰ，所述主显连接杆 10的中部设有中空管道Ⅱ；所述主显压力表1通过主显连接活母11与主显连接杆10连接，所述主显连接杆10采用氩弧焊接的方式焊接在座体上，使中空管道Ⅱ对准主显中空管道；所述监测压力表2通过监测连接活母3与监测连接杆4连接，所述监测连接杆4采用氩弧焊接的方式焊接在座体上，使中空管道Ⅰ对准监测中空管道；所述监测中空管道的底部右侧壁与主显压力表第二道隔离膜片7连接，监测中空管道的底部左侧壁与监测压力表第一道隔离膜片5连接，所述主显压力表第二道隔离膜片7 的上方为密封充油腔室6，所述密封充油腔室6均与主显中空管道和注油孔联通，所述注油孔用于向密封充油腔室6内注入油。

在上述方案的基础上，所述注油孔的上部与充油孔压紧螺钉9螺纹连接，所述注油孔内设有充油孔密封柱8，充油孔密封柱8位于充油孔压紧螺钉9的下方。所述监测压力表2为40mm监测压力表。所述中空管道Ⅰ与监测压力表2内的弹簧管连接，所述中空管道Ⅱ与主显压力表1内的弹簧管连接。所述油为耐高温硅油。所述双膜片泄漏保护隔膜压力表的精确度为：±1 .6%、±2 .5%，测量范围为：0～0 .1、0～0 .16、0～0 .25、0～0 .4、 0～0 .6、0～1、0～1 .6、0～2 .5、0～4、0～6、0～10、0～16、0～25MPa。

本实用新型的优点：1、结构设计简单，安装使用方便； 2、在食品卫生与医药行业使用更加放心。
