单通阀门的原理及设计

今天为大家介绍一项国家发明授权专利——一种单通阀门。该专利由深圳市科睿精密科技有限公司申请，并于2017年9月5日获得授权公告。

内容说明

本实用新型涉及流体控制技术领域，尤其涉及单通阀门。

发明背景

单通阀门在泵类产品中起着至关重要的作用，它可以有效的阻止流体输出后发生回流现象。对流体来说，压力、流量及效率都有很大的影响。一般的低压泵类产品中单通阀门主要有硅橡胶伞丁阀片类。高压泵类产品中则是金属阀片类，具体地采用球体类压合止回。高压泵类一般采用球面加工，但往往要求精度高，技术难度大，造价较高的特点，现有的高压泵类精度不是很高，容易产生回流。

发明内容

针对现有高压泵类的要求精度高的特点，旨在解决现有的高压泵类中无法有效防止回流的问题，本实用新型提供一种单通阀门，能够有效的使液体进行意向流入，提高输出压力，且可有效减少震动及降低噪音。

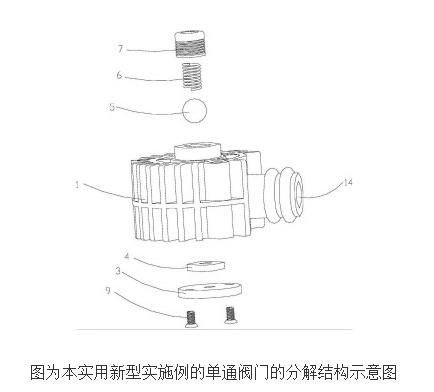

为实现上述目的，本实用新型采用如下技术方案：一种单通阀门，包括内部带有腔体的阀门主体，腔体为T形结构，腔体分为腔体底部、腔体中部、腔体上部、腔体侧部；腔体底部设有底部固定件和圆片，底部固定件和圆片均为中空结构；腔体中部设有球体；腔体上部设有弹簧和密封螺丝；底部固定件、圆片、球体、弹簧、密封螺丝依次从下向上竖直方向设置。

其中，阀门主体沿腔体上部的内壁上设有内螺蚊。作为优选方案，单通阀门还包括固定螺丝，所述固定螺丝用于把所述圆片固定在所述底部固定件上。

作为优选方案，底部固定件和圆片的中空结构都为圆形、且直径大小相同、都小于球体的直径。圆片采用柔性材质。球体采用钢材质。

为实现上述目的，本实用新型采用另一如下技术方案：一种单通阀门，包括内部带有腔体的阀门主体，所述腔体为T形结构，所述腔体分为腔体底部、腔体中部、腔体上部、腔体侧部；所述腔体底部设有底部固定件和圆片，所述底部固定件和圆片均为中空结构；所述腔体中部设有球体；所述腔体上部设有弹簧和密封螺丝；所述底部固定件、圆片、球体、弹簧、密封螺丝依次从下向上竖直方向设置；所述阀门主体沿所述腔体上部的内壁上设有内螺蚊；所述单通阀门还包括固定螺丝，所述固定螺丝用于把所述圆片固定在所述底部固定件上；所述底部固定件和圆片的中空结构都为圆形、且直径大小相同、都小于球体的直径；所述圆片采用柔性材质；所述球体采用钢材质。

本实用新型所阐述的一种单通阀门，其有益效果在于：1 。与现有技术相比，本实用新型的单通阀门内的腔体为T形结构，能有效的阻止流体的回流。2 。与现有技术相比，本实用新型的密封螺丝与阀门主体沿腔体上部内壁的内螺蚊的相配合，控制密封螺丝进入腔体上部的多少，来控制弹簧的压缩长度，从而控制弹簧给球体的压力大小，从而调节流体能够进入单通阀门的最少压力，也就是要提高流体进入腔体的压力，就控制着使密封螺丝进入腔体上部相对多一些，要减少流体进入腔体的压力，就控制着使密封螺丝进入腔体上部相对少一些。3 。与现有技术相比，本实用新型的底部固定件、圆片、球体、弹簧、密封螺丝与阀门主体之间为可拆卸连接，便于各个部件的更换、清洗。4 。本实用新型单通阀门的中空的圆片采用柔性材质，能有效减少震动及降低噪音。5 。本实用新型单通阀门的球体采用钢材质，钢材质球体能够有更好的弹性，也不容易被腐化。

总之，本实用新型提供的一种单通阀门的腔体为T形结构，结构简单、合理，不易被
