电磁流量计的原理及设计

今天为大家介绍一项国家发明专利——电磁流量计。该专利由横河电机株式会社申请，并于2019年1月8日获得授权公告。

内容说明

本公开涉及一种电磁流量计，更特别地，涉及一种抑制构造成覆盖测量管内部的内衬材料的变形的技术。

发明背景

由于构造为利用电磁感应来测量导电流体的流量的电磁流量计是耐用的且具有高精度，所以被广泛用于工业用途。电磁流量计构造为使被测量的导电流体能够流入沿正交方向施加了磁场的测量管中，并且测量所产生的电动势。由于电动势与被测量流体的流量成正比，所以可以基于测量的电动势来获得被测量流体的体积流量。

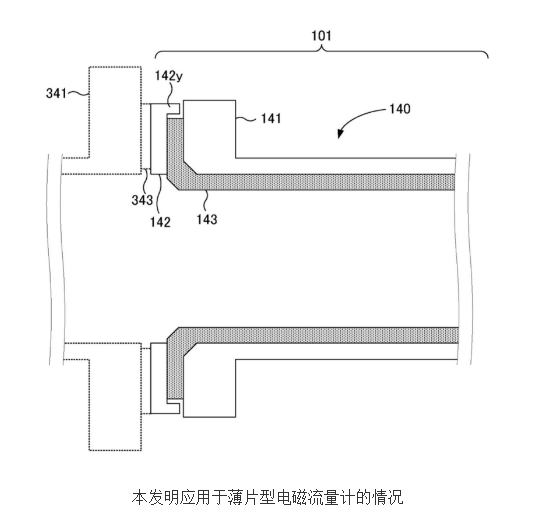

在电磁流量计中，测量管具有附接于测量管上的用于电动势测量的电极及类似物且与安装到设备及类似物上的管道联接，且基于联接结构而分类成凸缘型和薄片型。在凸缘型中，电磁流量计的测量管形成有大的凸缘且使螺栓能够穿过管道的凸缘和测量管的凸缘，使得测量管与管道的凸缘联接。在薄片型中，电磁流量计的测量管形成有小的凸缘且联接到管道的凸缘，而使得螺栓不能穿过测量管的凸缘。

发明内容

本发明的示例性实施例提供了能够抑制内衬材料由于被测量流体的压力而变形的电磁流量计。

根据示例性实施例的电磁流量计，包括：测量管，其具有凸缘部，所述凸缘部构造为通过螺栓紧固而与管道侧凸缘联接；内衬材料，其构造为覆盖所述测量管的内侧和所述凸缘部的联接侧表面的具有预定直径的内周区域；以及接地环，其构造为设置在所述凸缘部和所述管道侧凸缘之间，其中，所述接地环具有环形板部和沿着所述环形板部的外周形成的壁部。

所述壁部的内径可以构造为比所述凸缘部的联接侧表面上的被所述内衬材料覆盖的所述预定直径大。当所述凸缘部和所述管道侧凸缘通过螺栓紧固而联接起来时，所述内衬材料可以由于压缩引起的变形而与所述壁部相接触。

在所述凸缘部和所述管道侧凸缘通过螺栓紧固而联接起来之后，所述内衬材料可以由于从被测量流体施加的压力引起的变形而与所述壁部相接触。

根据示例实施例的电磁流量计包括：测量管，其具有凸缘部，所述凸缘部构造为通过螺栓紧固而与管道侧凸缘联接；内衬材料，其构造为覆盖所述测量管的内侧和所述凸缘部的联接侧表面的具有预定直径的内周区域；接地环，其构造为设置在所述凸缘部和所述管道侧凸缘之间；以及环状的壁环，其构造为设置在所述凸缘部和所述接地环之间且具有比所述凸缘部的联接侧表面上的被所述内衬材料覆盖的所述预定直径大的内径。

当所述凸缘部和所述管道侧凸缘通过螺栓紧固而联接起来时，所述内衬材料可以由于压缩引起的变形而与所述壁环相接触。

在所述凸缘部和所述管道侧凸缘通过螺栓紧固而联接起来之后，所述内衬材料可以由于从被测量流体施加的压力引起的变形而与所述壁环相接触。所述凸缘部的朝向所述接地环的表面或者所述接地环的朝向所述凸缘部的表面具有构造为用于将所述壁环配合在内的凹部。

根据示例性实施例的电磁流量计包括：测量管，其具有凸缘部，所述凸缘部构造为通过螺栓紧固而与管道侧凸缘联接；内衬材料，其构造为覆盖所述测量管的内侧和所述凸缘部的联接侧表面的具有预定直径的内周区域；以及接地环，其构造为设置在所述凸缘部和所述管道侧凸缘之间。

其中，所述凸缘部具有沿周向形成在所述凸缘部的联接侧表面上而围绕所述内衬材料的凸起部。所述接地环的厚度可以在所述接地环的朝向所述内衬材料的表面上变化。所述接地环在外周部处可以比在内周部处更厚。所述厚度可以通过形成在所述接地环中的凹部或凸起部而变化。

根据本发明，可以抑制内衬材料由于被测量流体的压力而变形。
