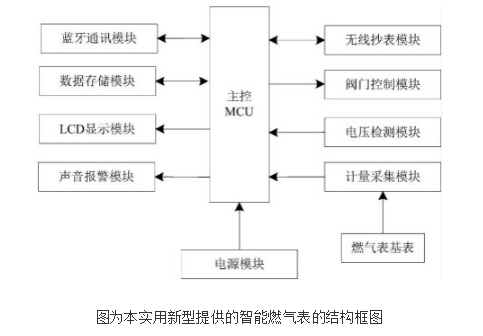

利用蓝牙通讯方式实现充值的智能燃气表的原理及设计

今天为大家介绍一项国家发明授权专利——一种利用蓝牙通讯方式实现充值的智能燃气表。该专利由郑州安然测控技术股份有限公司申请，并于2017年6月27日获得授权公告。

内容说明

本实用新型涉及一种利用蓝牙通讯方式实现充值的智能燃气表，属于燃气表蓝牙充值技术领域。

发明背景

目前预付费无线智能燃气表技术中的预付费解决方案主要是采用IC卡实现的。通常的实现流程是：用户持IC到燃气公司的营业厅或者银行、超市的燃气代售点购买一定数量的燃气，然后将IC卡插入智能燃气表控制器中，智能燃气表控制器读取IC卡上的气量，并保存起来。

采用IC卡的预付费无线智能燃气表对燃气公司来说，有以下缺点：需要配置更多的燃气售卖点，并且需要到固定地点缴费充值，如果错过燃气售卖点的营业时间，就不能及时缴费充值；燃气费用不能立即到达燃气公司账户，并且需要支付燃气代售点一定的费用。

授权公开号为CN205317282U的中国专利文件公开了一种蓝牙无线远传燃气表，其中，主控MCU连接有电源模块和蓝牙通讯模块，这种基于蓝牙无线技术的蓝牙充值方式可以有效解决上述问题，可以实现用户足不出户便可随时购气。虽然电源模块可以输出较为稳定的电压，但是，任何事情都不能做到绝对，假如电源模块发生故障，那么，其输出的电压可能就会出现较大波动，当输出电压过高或过低时，主控MCU无法正常工作，就可能出现IC卡相关数据出现错误的情况，更为严重的是，由于在整个过程中，手机均需要通过蓝牙与IC卡通讯，当主控MCU无法正常工作时，手机就可能无法与IC卡通讯，进而可能导致扣费后未能购置到气量，即IC卡充值失败，用户不但无法及时用气，而且还有一定的经济损失。

发明内容

本实用新型的目的是提供一种利用蓝牙通讯方式实现充值的智能燃气表，用以解决现有的燃气表无法实现可靠充值的问题。

为实现上述目的，本实用新型的方案包括一种利用蓝牙通讯方式实现充值的智能燃气表，包括主控MCU、蓝牙通讯模块和电源模块，主控MCU与蓝牙通讯模块相连接，电源模块输出连接主控MCU的供电端，所述燃气表还包括用于检测所述电源模块输出电压的电压检测模块，所述主控MCU采样连接所述电压检测模块。

所述燃气表包括用于控制燃气阀门打开或者关闭的阀门控制模块，所述主控MCU控制连接所述阀门控制模块。所述燃气表包括用于实现燃气表与后台服务器之间数据通信的无线抄表模块，所述主控MCU与所述无线抄表模块相连接。所述燃气表包括数据存储模块，所述主控MCU与所述数据存储模块相连接。所述燃气表包括用于计量燃气表的流量数据信息的计量采集模块，所述主控MCU输入连接所述计量采集模块。所述燃气表还包括用于显示燃气表相关状态信息的LCD显示模块，所述主控MCU控制连接所述LCD显示模块。所述燃气表还包括声音报警模块，所述主控MCU控制连接所述声音报警模块。所述数据存储模块为加密存储芯片。

本实用新型提供的燃气表中，除了包括主控MCU、蓝牙通讯模块和电源模块之外，还设置有电压检测模块，该电压检测模块实时检测电源模块的输出电压，即主控MCU的工作电压，一旦出现电压异常的情况，主控MCU就立即做出相应处理，比如在电压低于设定的低门槛电压或者高于设定的高门槛电压时，主控MCU关闭相应的功能，尽量在主控MCU无法正常工作之前，安全断开手机与燃气表之间的联接，不但能够降低燃气表的相关数据出现错误的可能性，而且还能够在一定程度上避免充值失败的情况发生，提高充值可靠性；用户不但可以及时用气，而且能够避免一定的经济损失。
