兆欧表的工作原理

　　兆欧表

　　兆欧表（megger）俗称摇表，兆欧表大多采用手摇发电机供电，故又称摇表。它的刻度是以兆欧（MΩ）为单位的。它是电工常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

　　兆欧表的工作原理

　　数字兆欧表由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

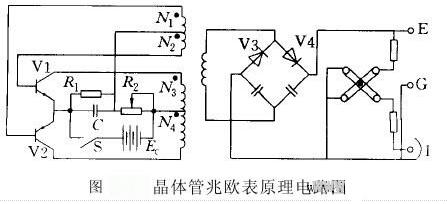

　　晶体管兆欧表原理图

　　晶体管兆欧表是一种不用手摇发电机而直接采用直流电源供电的仪表。由晶体管振荡器产生的交变电压经变压器及倍压整流后输出直流电压，如图所示。振荡器是一种磁耦合多谐振荡电路。直流电压Ec经电阻R1、R2分压供给晶体三极管V1及V2的基极偏压。Ec经S接通后，由于对称接线总有些不平衡，设V1集电极电流即变压器绕组N3中电流稍大于N4中电流，则变压器铁芯中便有磁通产生，磁通在N1、N2中所产生的感应电动势方向是使V1基极进一步变负，V2基极进一步变正，强烈的正反馈使V1迅速导通而V2迅速截止。可以认为Ec加到相当于上而N4相当于不通，铁芯便逐渐被磁化。

　　当铁芯逐渐磁化到饱和时，磁通不再增加，感应电动势消失，V1基极电流减小，使铁芯磁通下降，于是产生了相反方向的感应电动势，强烈的正反馈又使V2导通、V1截止。如此周而复始，产生脉冲振荡，使变压器输出端感应出高压方波交流电压。经变压器升压和倍压整流装置，可产生5000V的直流高电压，量程范围可达0-100000MΩ。
