雷达液位计的工作原理_雷达液位计的特点

　　雷达液位计是什么

　　雷达液位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲在空间以光速传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　雷达液位计的工作原理

　　发射-反射-接收是雷达液位计的基本工作原理。

　　雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示，报警，操作等。

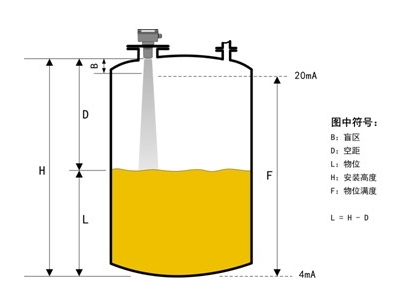

　　图中，E一空槽（罐）的高度; F一满槽（罐）的高度，D一探头至介质表面的距离; L-实际物位

　　雷达脉冲信号从发射到接收的运行时间与探头到介质表面的距离D成正比，即：

　　D=vXt/2

　　式中，t一脉冲从发射到接收的时间间隔

　　v-波形传播速度

　　因空槽距离E已知，故实际物位的距离L为：

　　L=E-D

　　式中，E的基准点是过程连接的底部

　　在发射的时间间隔里，天线系统作为接收装置使用。仪表分析、处理运行时间小于十亿分之- -秒的回波信号，并在极短的一-瞬间分析处理回波。

　　雷达传感器利用特殊的时间间隔调整技术将每秒的回波信号进行放大、定位，然后进行分析处理。因此雷达传感器可以在0.1s内精确细致地分析处理这些被放大的回波信号，无须花费很多时间来分析频率。

　　雷达液位计的特点

　　1：可以准确无误的测量出数值，相对超声波等液位计精度高，适用工况多，量程范围大。

　　2：具有很好的抑制功能。

　　3：还可以很安全的节省所有的资源。

　　4：不需要维修，并且操作性是非常的强的。

　　5：维护起来也是非常的方便的，操作的过程也是非常的简单的。

　　6：使用范围是非常的广泛的。
