电磁流量计如何接线_电磁流量计接线实物图

　　电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。电磁流量计的正确选择是确保电磁流量计正常运行先决条件。但电磁流量计的正确接线也是至关重要的。下面我们讲解下电磁流量计接线方式图以及电磁流量计如何接线。

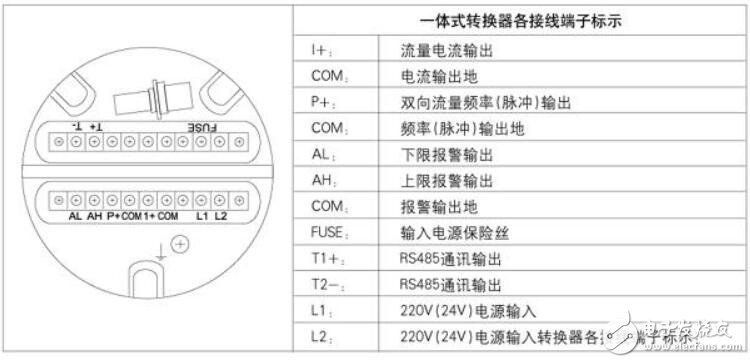

　　一体式电磁流量计接线图

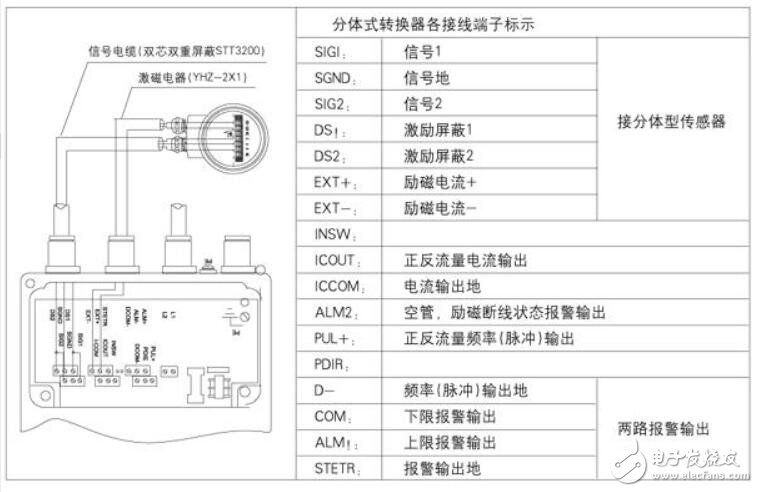

　　分体式电磁流量计接线图

　　注：

　　弱采用分体安装，连接的信号电缆采用定制的专用电缆线，电缆线越短越好；

　　励磁电缆可选用中型橡套电缆，其长度和信号电缆一样；

　　信号电缆必须与其它电源电缆严格分开，不能敷设在同一根管子内，不能平等敷设，不能绞合在一起，应分别单独穿在钢管内；

　　信号电缆和励磁电缆尽可能短，不能 将多余的电缆卷一起，应将多余的电缆剪掉，并重新焊好接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。

　　电磁流量计正确的接线方法：

　　正确的选用电磁流量计是保证用好电磁流量计的前提条件。但流量计的正确接线也是至关重要的。

　　电磁流量计若采用分体安装连接的信号电缆采用定制的专用电缆线，电缆线越短越好。

　　激磁电缆可选用Yz中型橡套电缆，其长度与信号电缆一样。

　　信号电缆必须与其它电源严格分开，不能敷设在同一根管子内，不能平等敷设，不能绞合在一起应分别单独穿在钢管内。

　　电磁流量计信号电缆和激磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接好接头。

　　电缆进入电磁流量计传感器电气接口时，在端口处再做成U型，这样可以防止雨水渗透到传感器中。
