变压器，是变电站的心脏、中枢，在运行过程中要求工作必须可靠。一旦出现故障轻则造成设备损坏，重则引发火情，危及正常的站内安全，因此，必须及时且有效地对变压器进行热缺陷检测，以防止安全事故发生。

在变压器出现故障的前夕，都伴随着自身温度的升高，而红外热成像是发现变压器热缺陷的最佳检测技术，为变压器的热缺陷、设备状态、安全运行监测提供红外安全检测。

变压器热缺陷分类

（1）套管：套管缺油、接触不良、内部缺陷等

（2）箱体：变压器漏磁产生的涡流损耗引起箱体或部分连接螺栓发热

（3）散热器：散热器堵塞或阀门未开造成变压器油温升高

（4）重要部位接触不良：导电回路连接部位接触不良

（5）储油柜：储油柜缺油或假油位

（6）其它：线圈故障、铁芯多点接地引起的局部发热等等

根据DL/T 664—2016《带电设备红外诊断应用规范》标准内容，带电设备的发热类型包括电流致热型、电压致热型、其他致热型，变压器的主要故障有如上六种。

▲高德智感全新C系列检测某变电站变压器

本文以（1）变压器套管红外检测为主要故障类型进行分享。后续高德智感公众号将针对以上故障类型分篇进行详细分析。

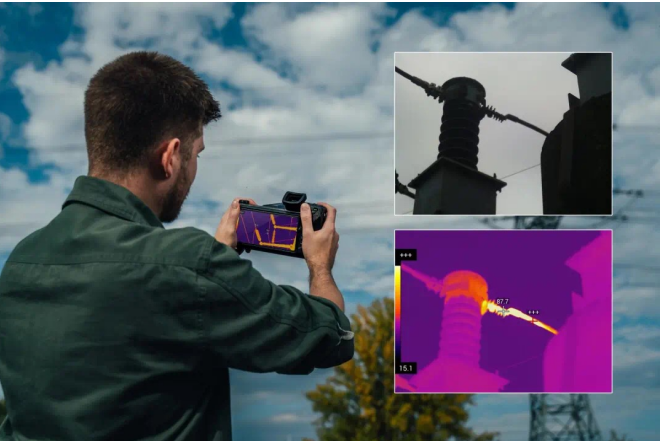

▲变压器套管异常发热

一、红外热像仪检测变压器套管发热

01.接触不良导致异常发热（最常见）

接触不良导致的变压器套管异常发热是最常见的故障类型。将军帽与外部接线板或内部导电杆易产生接触不良，发生故障缺陷，而利用红外热像仪可清晰呈现，如图，三相中一相套管顶端的将军帽与其它两相相比，表面温度更高。（在负载不平衡的情况下也会出现，需具体分析。）

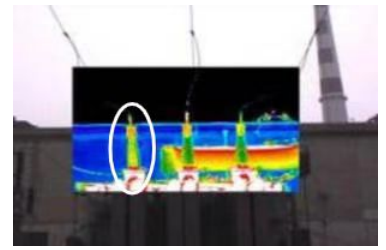

▲三相中一相的将军帽温度异常

●措施：在停电检修时，对套管进行直流电阻测量。一般来说，异常发热的一相的直流电阻高于其它两相，若高压套管存在接触不良的现象，应当更换导致故障的零件。

02.充油套管内部缺油

通过红外热像图像可清晰观测到变压器充油套管内部缺油，以及油位线。由于变压器内油与空气的比热容不同，导致其在吸热及散热速度上不同，而通过热像仪可观察到充油套管外壁，温度差异将清晰呈现一条温度分界线，图中箭头所指就是该异常套管中的油位线。

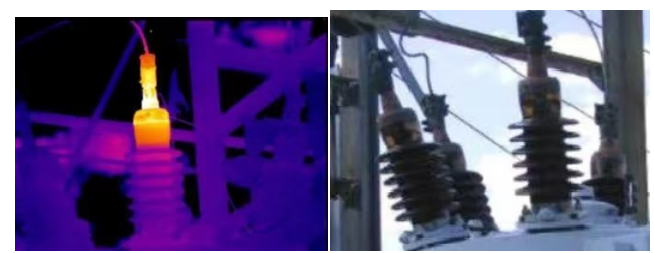

▲套管油位线明显

●措施：建议首先确定漏油的部位，当停电检修时，需对漏油部位进行修理或更换，并对套管补充变压器油。

03.套管内部缺陷

由于腐蚀、受潮、机械损伤等，套管内部会存在缺陷，该种情况也可能导致套管异常发热。使用红外热像仪，可观测到发生故障套管的整体温度一般较其它套管正常相高。

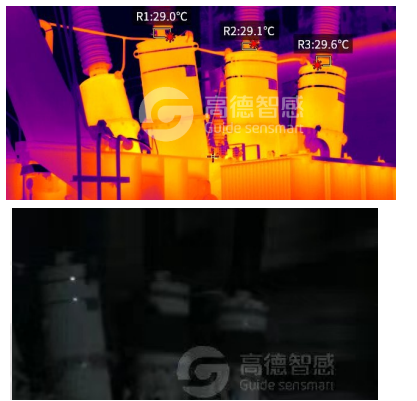

▲左边相整体发热

●措施：建议对套管内的变压器油进行化验，以分析缺陷的原因。

04.套管接触点异常

如果套管内部或外部接头存在接触不良，或接点被氧化腐蚀，也可能导致套管接触点温度异常。在这种情况下，通过红外热像仪即可发现套管接触点处温度异常，温度会明显高于其它正常的点或线路。

▲接触点温度明显高于其它点（红色为高温）

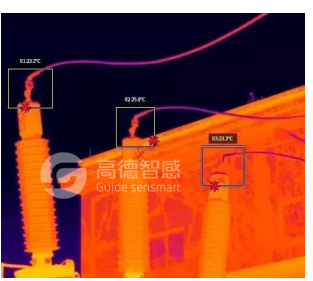

▲使用高德智感新C检测接触点三相温度

●措施：如确实存在该现象，应当更换导致故障的零件。

二、变压器套管红外热成像检测手段

凭借非接触、更安全、更精准、更高效等优势，变压器套管设备检测的各大产品往往以红外热成像技术为核心，与多方科技手段结合，搭配使用，保障安全。

1、套管重点部位移动式巡检：高德智感新C系列便携式热像仪

电力巡检人员往往手持红外热成像仪，对变压器套管易发故障的重点部位进行日常性检测，便携易用，随时随地查看套管状态。

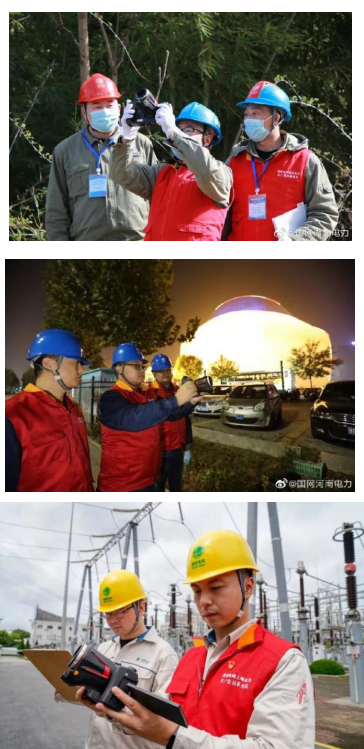

▲高德智感便携式热像仪应用于各大电网公司电力巡检

▲高德智感新C新增台账功能，赋能智慧巡检

2、套管24H监测：高德智感IPT在线式红外热像仪

在线式24H温度监测，自动巡检、自动预警、远程控制，第一时间发现套管热缺陷，故障早发现、早预警、早消除。

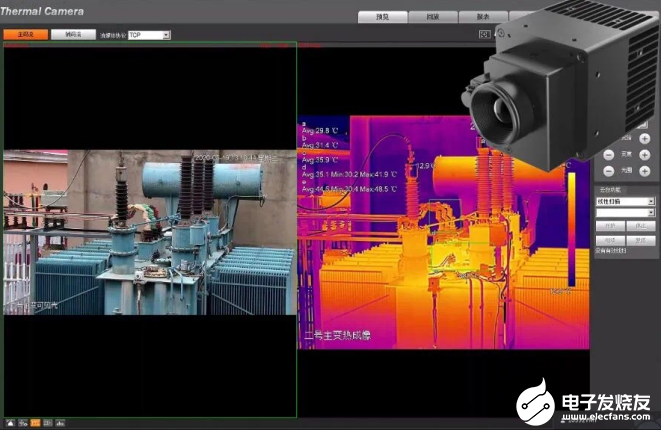

▲集成IPT的云台产品，应用于某变电站变压器在线监测

3、集成高德智感IPT的其它科技设备

电网数字化转型，多种新产品集成高德智感IPT，参与变压器套管等部位热缺陷检测，赋能设备多一度视觉与温度感知。

近年来，高德智感红外热成像产品已被广泛应用于电力行业发电、输电、变电、配电的各个环节中，为其提供高效、精准、安全的红外测温服务，持续助力电网安全稳定运行。

变压器其它五大故障类型，如何使用红外热像仪检测？后续将逐步分享，敬请期待。
