无功补偿+谐波治理的应用范围

2023-07-22 11:25:44 | 人围观 | 评论:

　　1. 概述

　　作为电能质量治理的两大目标（无功补偿+谐波治理），大多数用电业主认为两者间没有必然联系，其实不然，无功补偿对电网的安全、经济运行具有重要作用，供电部门对用电业主也是以功率因数COSΦ为标准，但是谐波的存在，使电容器设备寿命大大缩短，如果畸变率较高，谐波电流中的失真无功也是常规SVC不能解决的问题，导致明明设计无功补偿容量是满足要求，但实际使用中功率因数总是不达标。

　　电能质量治理的核心是能够对所供应的电力进行控制、变换，为用户或负荷提供质量合格、性能稳定、符合要求的电力，其中无功补偿与谐波治理技术是电能质量治理的关键支撑技术，而如何把两者相结合，经济，解决电能治理的产业应用也至关重要。

　　2.功能

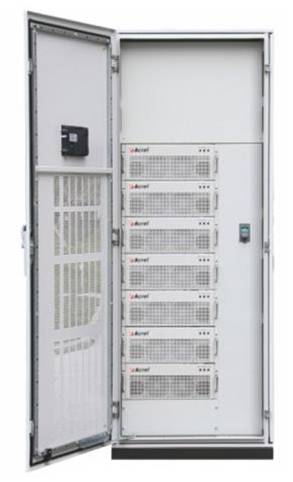

　　混合动态滤波补偿装置以并联方式接入配电系统，实时监测系统的电流分量，通过控制计算及逻辑变化，计算出系统所需的无功分量及谐波分量，然后通过三相全桥换流电路实时产生系统所需要的无功与谐波电流注入到配电系统中，实现智能补偿，兼谐波治理。

　　3.应用范围

　　适用于0.4KV系统中动态补偿无功和谐波电流。

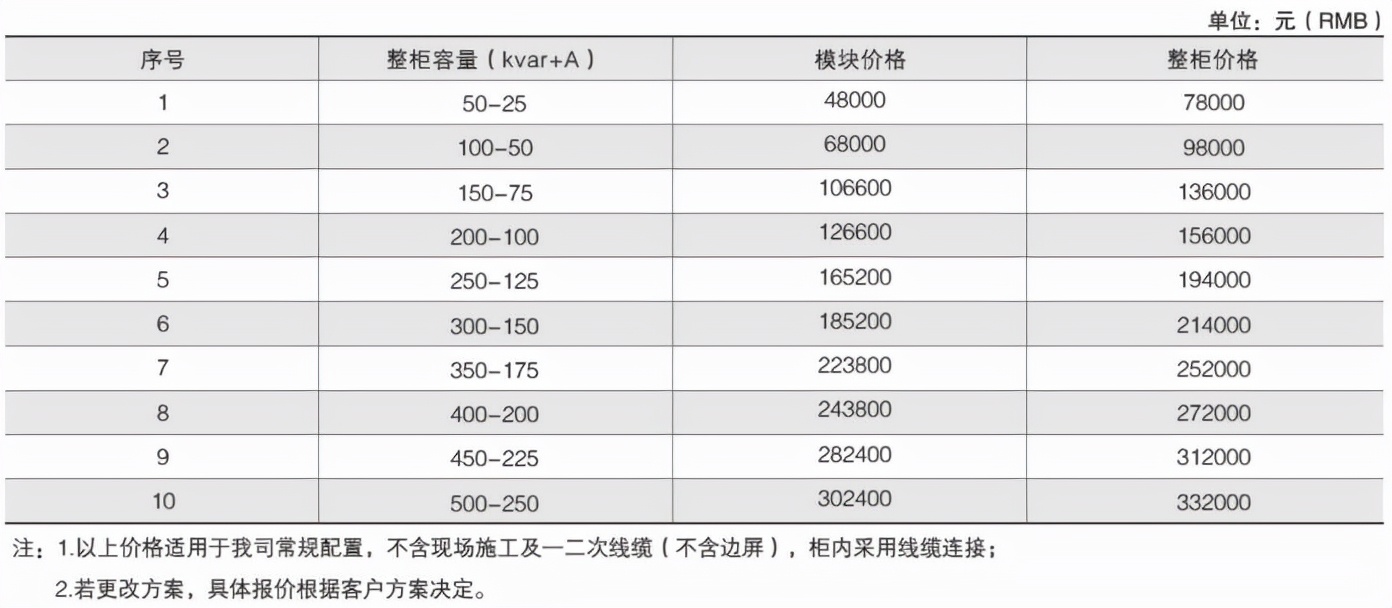

　　4.订货范例

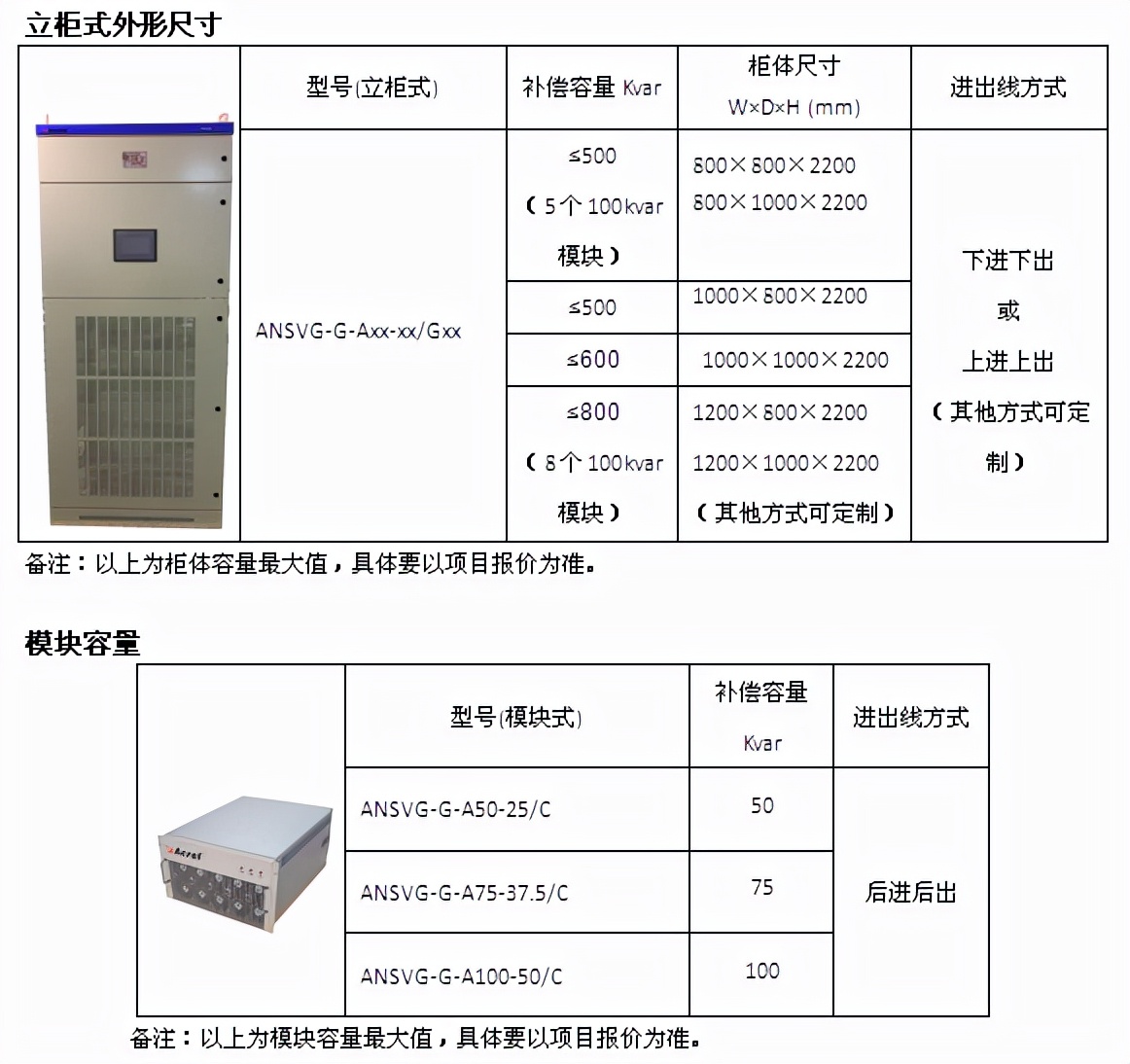

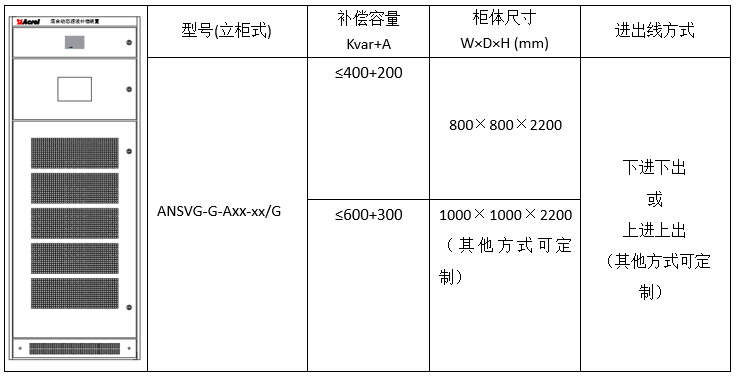

　　具体型号：ANSVG-G-A 250-125/GB

　　技术参数：无功补偿容量250kvar，谐波补偿电流125A

　　电压等级：400V

　　防护等级：IP20（可按客户要求定制）

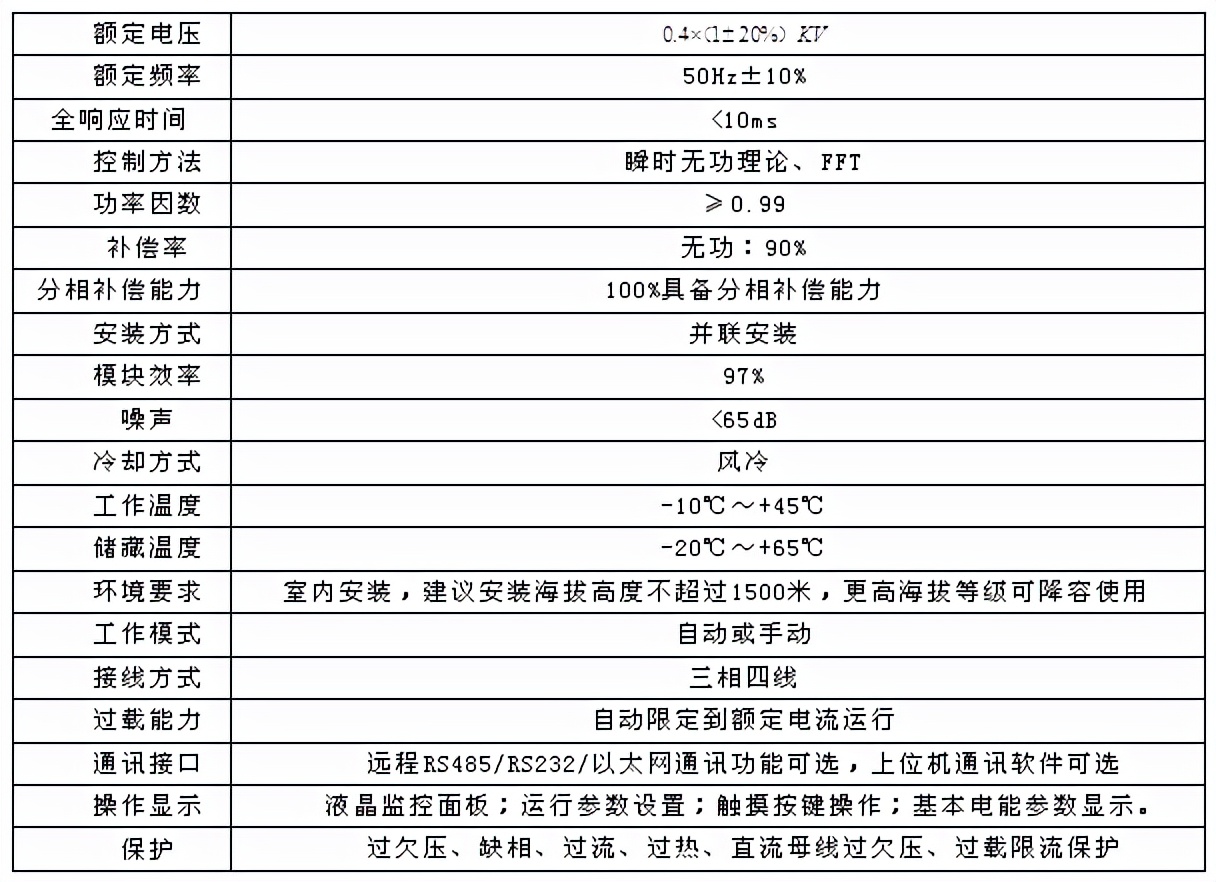

　　5.技术参数
