示波器是电子工程师最常见的仪器,通常,测量的参数都是时域的,随着技术的发展,有的示波器也可以测量频域的参数。尤其是在分析EMC的时候。常规来讲,一旦已采集到信号并将其显示在示波器上,下一步通常是在波形上进行测量。示波器现在具备极其丰富内置测量功能,使您能迅速分析波形。这些基本测量的范例包括:

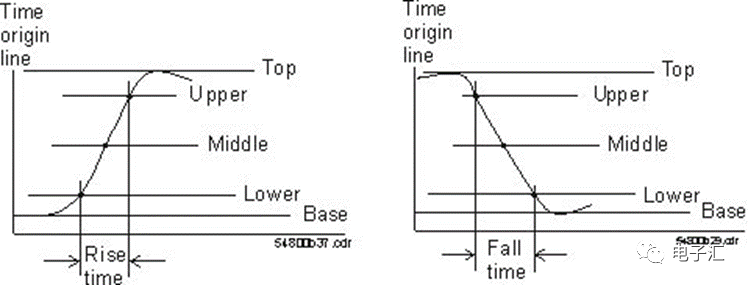

上升时间:上升时间是上限阈值上的时间减去您正在测量的边缘的下阈值上的时间。下降时间相似,即下阈值上的时间减去您正在测量的边缘的上限阈值上的时间。
脉宽:脉宽是从第一个上升沿的中间阈值到下一个下降沿的中间阈值的时间。

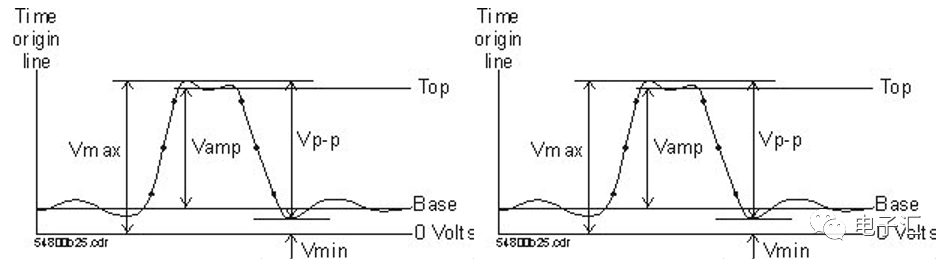

幅度和其它电压测量:这是波形显示幅度的测量。通常您也可测量峰峰值电压、最大电压、最低电压以及平均电压。
周期/ 频率:周期定义为中间阈值两次连续交叉点电压之间的时间。频率定义为 1/周期。
示波器上还有许多其它测量,这里仅是提供给您一些基本的测量概念。
