当下， 物联网IoT技术日益成熟，针对各种应用场景的终端设备在数字化和智能化的同时，也在不断向着无线化转变。随着人们对个性化电子外设产品需求不断增加，无线产品得到蓬勃发展。在无线键盘、无线鼠标、无线游戏手柄等相关消费类电子的设计与生产等环节中，可能存在产品无线信号传输功能不稳，容易产生无线延迟、信号传输不准确等一系列问题，严重影响客户使用体验。
本次客户案例的客户为消费类电子测试设备系统集成商，需要测试一款无线鼠标的按键响应、功能响应及无线信号传输等项目。基于客户的测试场景与实际需求，RIGOL提供了无线信号功能正常性检测的完整解决方案。
客户案例 快速变化电流测试方案
01传统测试方案
在无线通信设备系统中，无线收发器集成了放大器、LNA与射频前端组件组合无线收发系统。在研发阶段，产品研发人员通常需要测试射频信号的增益、谐波，杂散、失真等基本特性，从多个维度来检查设计是否正确、验证产品的性能指标是否满足设计要求。
为确保鼠标能够完全符合设计要求，传统测试方案需要使用频谱仪检测无线信号发射功率等多项指标来判定，测试原理如下方框图所示：
▲传统测试方案原理框图
而当鼠标进入到批量生产阶段时，若仍然使用传统测试方案进行产品检测，测试成本过于高昂，测试方法也更为复杂与低效。RIGOL提供的全新测试方案，通过快速监测鼠标在无线信号发射期间的电流变化，快速判断无线信号是否能够正常发出，判断其是否能够正常工作，从而实现简单、快速、高效、低成本的产品出厂检测。
02 全新测试方案
在监控鼠标的工作状态时，发现处于无线传输阶段，持续按下鼠标左键，供电电流会跟随无线信号发射呈现梳状波动。鼠标在100ms时间内的回读电流波形图如下图所示：
▲无线鼠标回读电流波形图
实际测试中，可以通过分段快速多次读取系统电流，计算平均电流、峰值电流等数据来反馈无线信号传输情况，判定设备是否处于正常工作状态。
在本例中，测试条件要求电源的电流采样速率达到1kSa/s，同时能够精准捕捉系统电流的波动状态以及时反馈无线信号的传输功能。用户仅需要使用能够满足电流采样速率的双路5V线性电源，输出10mA-120mA的电流来为被测设备供电，即可通过数据记录功能获知鼠标的电流变化情况，测试原理如下方框图所示：
▲新测试方案原理框图
相较传统的使用频谱仪的测试方案，新方案减少了昂贵的频谱仪设备，通过RIGOL的DP2000系列可编程线性直流电源，不仅能够借助多通道供电能力，满足测试设备的多供电需要，还能利用电源的回读功能监测鼠标的电流波动情况。整个测试系统的搭建与测试控制简单快捷，大幅降低检测成本，提升生产测试效率。
使用RIGOL的DP2031与无线鼠标相连，通过电源的电流回读功能得到下图所示电流回读数据：

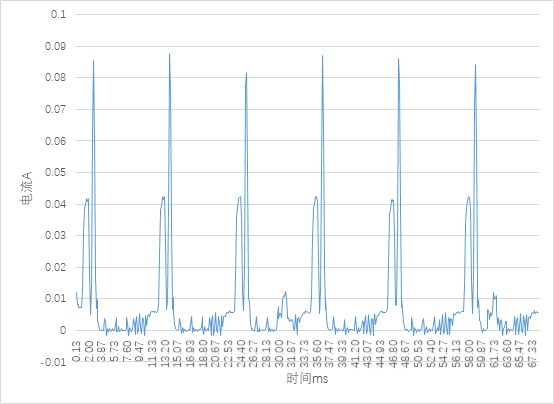

▲DP2031电流回读结果
使用RIGOL DHO4804数字示波器配合电流探头，同时对无线鼠标的电流变化情况进行实时监测：

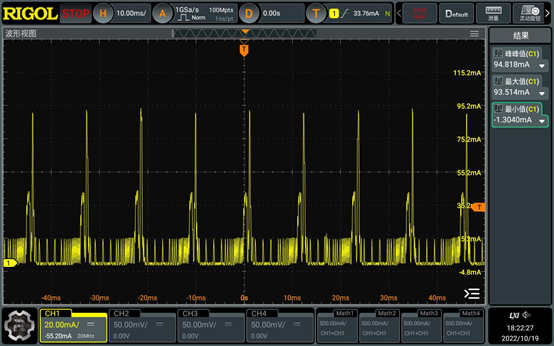

▲DHO4804实测结果
对比两者测试结果可以看到，DP2031获得的电流回读数据与DHO4804的结果基本一致，均捕捉到了电流在80mA左右的周期脉冲信号， DP2000系列能够很好满足客户的测试需求。
DP2000系列
可编程线性直流电源
DP2000系列具备高达7.5kSa/s的电流采样率、大范围的电流测量带宽，回读结果与6位半万用表几乎一致。在高采样率模式下，您可以轻松监测电流的快速变化，让电流的微小变化也能被清晰捕捉。同时，该电源还具有10ms系统处理响应时间和前后面板可接线优异特性，可为广大的消费类电子测试、系统集成测试提供功能强大的可编程高精度高速度线性电源。
凭借优秀性能，RIGOL DP2000系列高精度可编程线性直流电源不仅在低功耗IoT设备测试中，能够完成纯净输出供电、高精度数据回读、功耗计算及分析、脉冲电流分析等功能。对于大多数ATE自动化测试，DP2000能够置于机架以满足大规模高速性能测试和生产要求。除此以外，DP2000还可广泛应用于工业制造、汽车电子等多个领域，为工程师提供功能强大的工业优品线性电源。
