点激光测量仪的原理及应用场景分析

2023-08-31 11:26:19 | 人围观 | 评论:

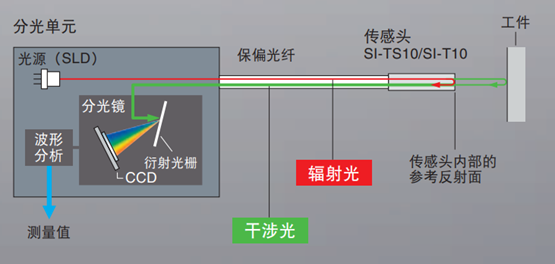

点激光测量仪又称激光位移传感器,从原理上来看,包括三角测量型、光谱共焦型、光干涉型等多种类型;





应用场景一般会有以下几种:

一、最常用的应用场景就是进行产品的高度、高度差测量和距离定位相关应用。

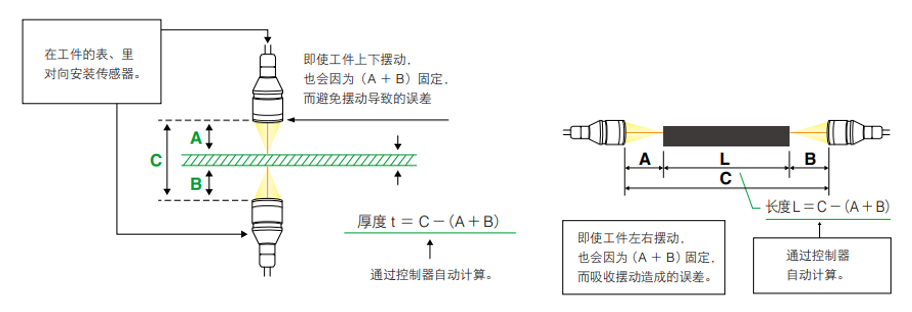

二、还有很多客户会使用点激光进行产品的长宽或厚度测量,对于透明产品和非透明产品会有不同的测量方法: ①非透明物体可以使用两个感测头,通过专用夹具来保证两个感测头光轴对齐,之后把产品放在两感测头中间来实现产品的厚度和长宽测量。

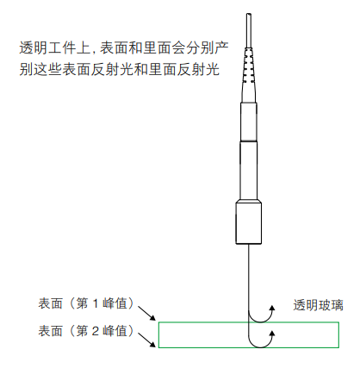

②透明物体或半透明物体就可以通过感测头穿透产品,直接进行产品的厚度测量,长宽需要和上面①中所说使用双头进行测量。

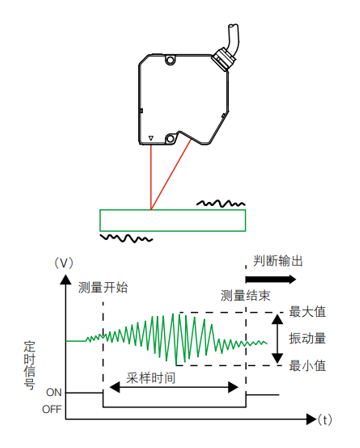

三、进行产品的摆动、振动和偏心也常使用点激光的方式,因为点激光一般可以实现高速采样(最快可达392KHZ),对于振动的采样有较大的优势。

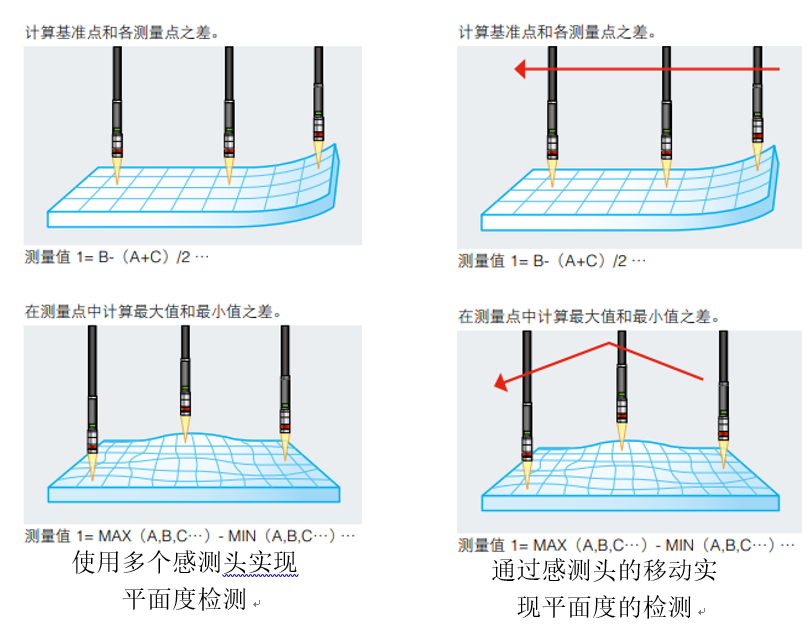

四、产品的平面度检测一般使用线激光3D检测或者使用接触式或非接触式的激光测量,点激光可以实现低成本的平面度检测;
