有时候,学习仪表操作的最好方法是参考别人的做法。下面分享以下两则光功率计相关的操作以供学习:
设置功率计表头的波长、范围和归零
根据实际波长调节自由空间光隔离器
设置功率计表头的波长、范围和归零
光功率测量中常用的三个设置参数:波长、范围和归零。我们将以520 nm光纤耦合激光测量装置为例,激光通过光纤准直器输出自由空间光束,使用光电二极管探头加表头测量。
第一个设置参数是波长。光电二极管探头一般将光功率转换为光电流,因为光电转换效率和波长有关,所以表头必须设置在正确的波长。有人误以为设置波长是让功率计滤除其它波长只测量这一个波长,实际上并非如此。比如,此处测量520 nm绿激光,虽然表头设在830 nm近红外波长,但是功率计仍能测到数值。如需改变波长设置,点击波长图标后可直接从预设列表中选择,如果没有所需波长,可按住某个波长一秒然后输入正确数值。
点击λ图标开始波长设置 左下角对比设置前后的测量结果
第二个设置参数是(功率)范围。范围设置太高会降低分辨率,太低会饱和。为了得到有效测量结果,激光功率必须低于测量范围。很多应用中可设为Auto,这样功率计将随功率升高自动增加范围。不过,改变范围也会改变增益,最终改变本底噪声。如果要在相同的本底噪声下进行测量,建议手动设置范围,并在实验中保持一致。
范围设置步骤,此处设为Auto
第三个设置参数是归零。阻挡或关闭激光可以检查探头的偏移。即使挡住激光,功率计还是能测到一定的环境光。杂散光打在探头上将增加本底噪声,所以必须消除。减少杂散光的一种方法是使用Ø1英寸套管。通过表头的归零功能可进一步减小偏移。
套住探头减少杂散光

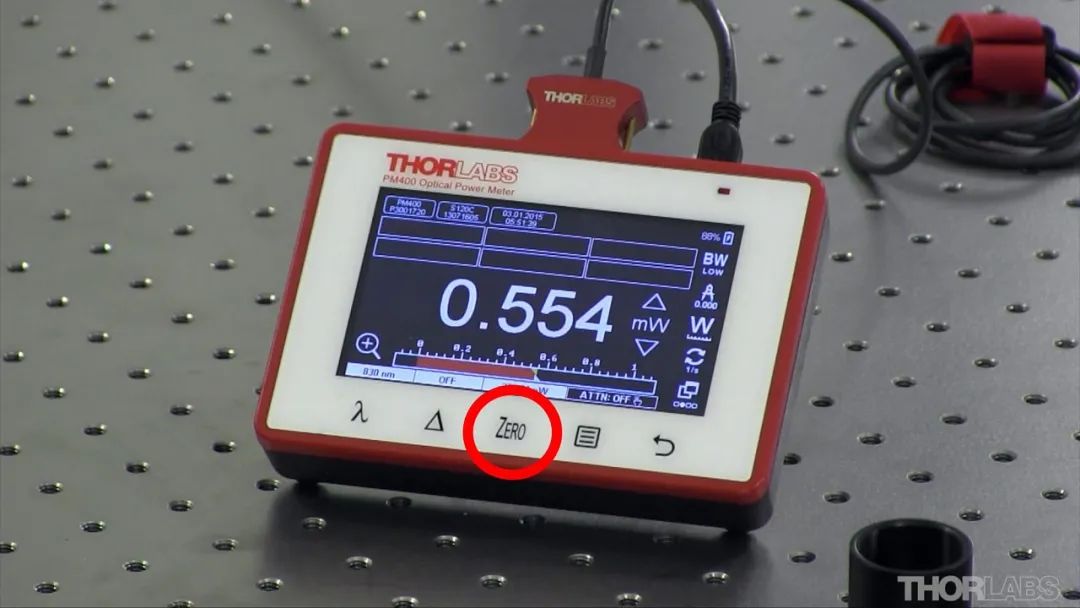

点击ZERO归零
根据实际波长调节自由空间光隔离器

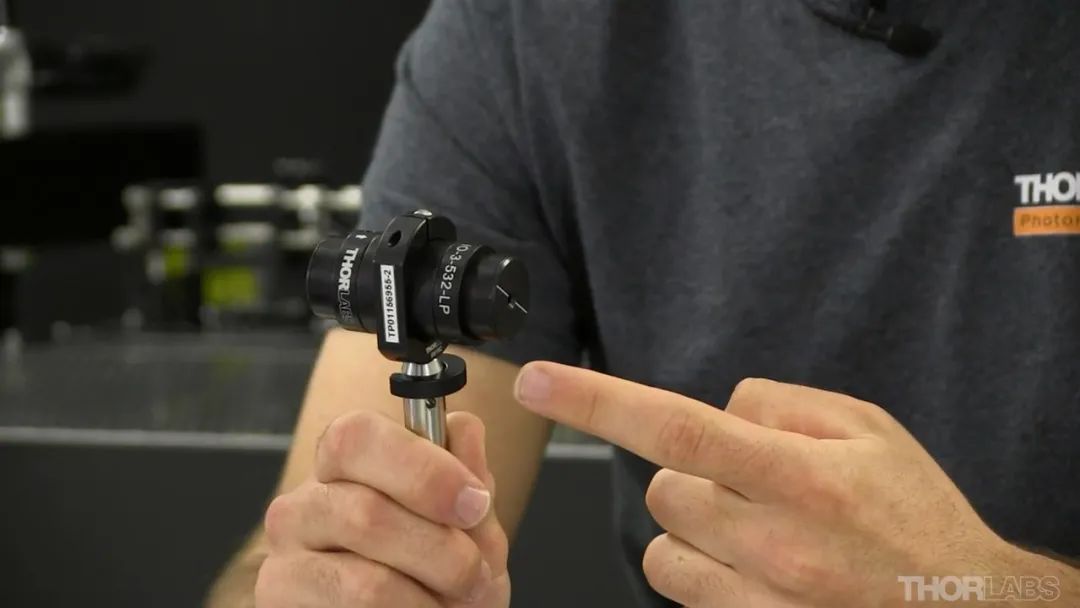

如何使可调光隔离器在非设计波长处提供最高隔离度。我们将用一个窄带可调隔离器(设计波长532 nm)和Class 2激光器(中心波长520 nm)进行演示。虽然520 nm处于隔离器的工作波长范围,但为了使隔离器提供最高隔离度,即反向透过率最低,我们仍需调节隔离器的内部元件。
讲解人:Alex
基本原理:Thorlabs可调窄带隔离器在一定波长范围内提供相同的峰值隔离度。隔离器工作原理如下图所示,内部的法拉第旋转器只在设计波长处使偏振方向旋转45度,而在其它波长处的偏振旋转量将略偏移45度。
隔离器基本工作原理 蓝色表示正向模式,红色表示反向模式
对于设计波长为532 nm的法拉第旋转器,它在520 nm处提供约47度偏振旋转,当反向光束(上图红色箭头)到达输入偏振片时,偏振方向与透射轴成92度,因此有一小部分光会透过,从而降低隔离度。为了隔离器达到最高,我们可以旋转输出偏振片,使其透射轴变成43度,这样加上法拉第旋转器的47度刚好等于90度。下面介绍调节步骤。
准备工作:因为激光直径大于隔离器的通光孔径,所以先要缩束,此处使用双透镜缩束器减小激光直径。所有组件都已预先对准,以相同高度沿同一排螺纹孔摆放。因为隔离器要多次转动,所以我们用一个接杆锁环确保每次调节后都维持相同高度。
1.4X缩束器
锁环使用方法
首先从正向模式开始。将隔离器插入光路中,绕接杆旋转隔离器,确保光束不被阻挡,检查功率计读数,透过率达到最高时锁定接杆。
然后单独调节固定在滑环中的隔离器。对于隔离器中的输入偏振片,当激光偏振态与透射轴平行时正向透过率最高。为此可以松开滑环,绕光轴整体旋转隔离器,透过率达到最高时锁定滑环。
正向模式调节
旋转隔离器,透过率最高时锁定
接下来调节反向模式,使反向透过率降至最低。为此可将接杆和隔离器一起转动180度,使隔离器上的箭头指向光源,此时输出偏振片正对光源。松开锁定螺丝后旋转输出偏振片,在功率计读数最小时锁定位置。看动图,读懂光纤通信背后的原理!
反向模式调节

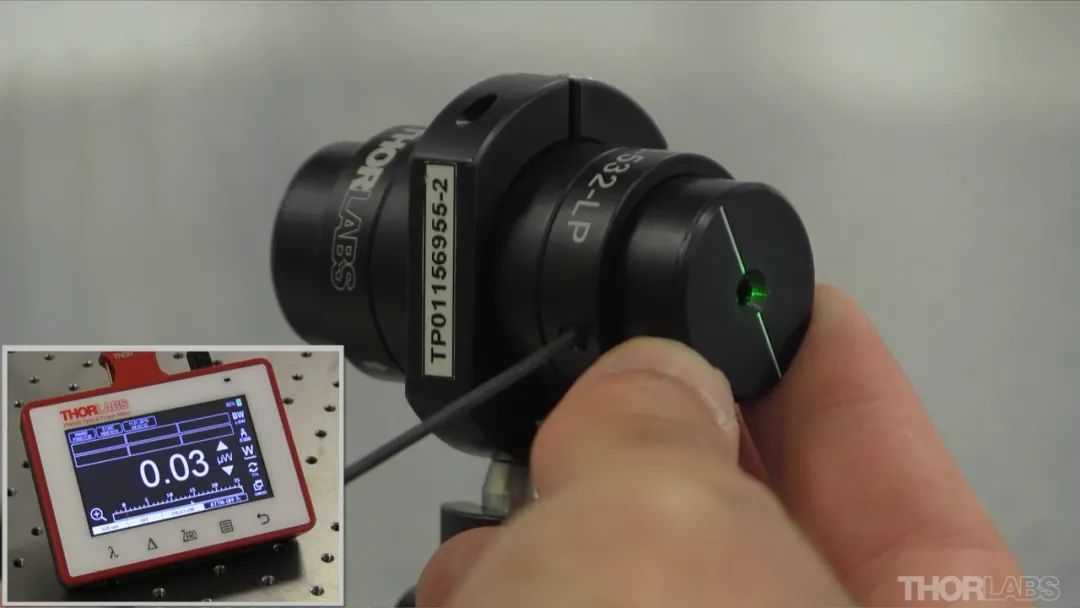

旋转输出偏振片直到最低透过率
最后把隔离器转回原始正向位置,再次在最高透过率时锁定,这样隔离器在520 nm处也能提供和设计波长532 nm处一样的峰值隔离度。
